CTS314高溫差壓變送器 [ 2019-12-3] [ 打印此文章 ]
產品說明
差壓傳感器采用OEM硅壓阻式差壓充油芯體精制而成。外殼為全不銹鋼結構，具有較強的耐腐蝕性，兩個壓力接口為M20×1.5螺紋連接,可直接安裝在測量管道上或通過引壓管 連接。
應用于航空，航天，汽車，醫療設備等領域的差壓、液位、流量測控等。
◆主要技術參數:
量程： 0～10KPa～35MPa
耐壓：三倍量程值
綜合精度：0.2%FS、0.5%FS
輸輸出信號：4-20mA(二線制)、0-5/1-5/0-10VDC(三線制)
供電電壓：24VDC(10-30VDC)
介質溫度：-20～165℃
環境溫度：-20～65℃
負載電阻： 電流輸出型：最大800Ω；電壓輸出型：大于50KΩ
絕緣電阻： 大于2000MΩ (100VDC)
密封等級： IP65
長期穩定性能： 0.1%FS/年
振動影響：在機械振動頻率20Hz～1000Hz內，輸出變化小于0.1%FS
電氣接口： 赫斯曼接頭
機械連接(螺紋接口):M20×1.5、G1/2

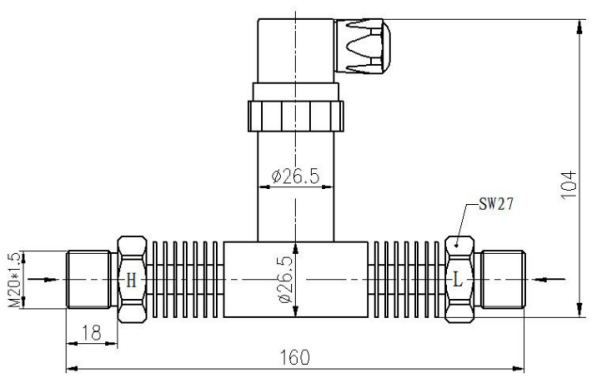

◆產品尺寸圖：
產品選型
|
CTS314 |
高溫差壓變送器 |
|||||||
|
|
壓力類型 |
差壓型 |
||||||
|
|
量 程 |
測量范圍 |
||||||
|
|
（0~ X KPa或MPa） |
|||||||
|
|
|
代號 |
使用溫度范圍 |
|||||
|
|
C1 |
-40°C~+150°C |
||||||
|
|
C2 |
-40°C~+200°C |
||||||
|
|
C3 |
-55°C~+250°C |
||||||
|
|
C4 |
-25°C~+350°C |
||||||
|
|
C5 |
0°C~+800°C(高溫水冷) |
||||||
|
|
代號 |
綜合精度（線性+重復性+遲滯） |
||||||
|
|
0 |
±1.0%FS |
||||||
|
|
1 |
±0.5%FS |
||||||
|
|
2 |
±0.25%FS |
||||||
|
|
代號 |
信 號 輸 出（標準供電電源） |
||||||
|
|
A1 |
4~20mA （12~36V DC） |
||||||
|
|
V1 |
1~5V DC （12~36V DC） |
||||||
|
|
V2 |
0~5V DC （12~36V DC） |
||||||
|
|
代號 |
附加功能 |
||||||
|
|
F1 |
M20x1.5 外螺紋 |
||||||
|
|
F2 |
G1/4外螺紋 |
||||||
|
|
F0 |
特殊 |
||||||
|
|
W1 |
電纜型（IP67，2m） |
||||||
|
|
W2 |
插座型（IP65，DIN43650） |
||||||
|
|
P |
齊平膜型 |
||||||
|
|
E |
本安防爆型Ex iaIICT5 |
||||||
|
|
|
|||||||
|
CTS314（0~10MPa）—C1 —1 —A1 —F1 —W1 —E 高溫差壓變送器 |
||||||||
|
|
||||||||
選型提示：
1. 產品的使用溫度范圍可分選五項（C1、C2、C3、C4、C5），用戶可根據工礦要求確定最適合的使用溫度范圍，使其產品選型更經濟。
2. 選型附加功能代號“E” 本安防爆型Ex iaIICT5，須經安全柵供電。
3. 其它特殊要求，敬請與本公司商洽，并在訂單中注明。
