CTS702 通用靜態扭矩傳感器 您所在的位置：首頁 > 產品中心 > CTS702 通用靜態扭矩傳感器

CTS702 通用靜態扭矩傳感器 [ 2019-6-14]　[ 打印此文章 ]

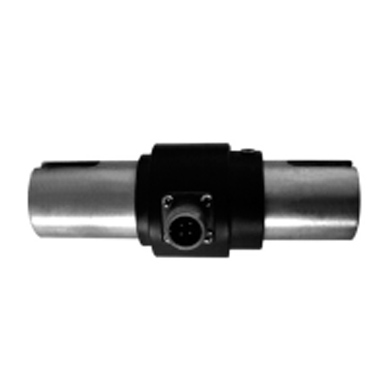

CTS702 Torque Sensor
適用于靜態、非連續旋轉的扭矩力值的測量與控制。
Apply to static, non-continuous rotation of the torque force values measured.
量程 Range
100,200,300,500,1000,2000,3000,5000N.m

技術參數 Technical Parameter

額定載荷 Rated Load

100～5000N.m

綜合精度 Comprehensive Precision

0.1  0.2  0.3(線性+滯后+重復性)

靈敏度 Sensitivity

1.0～2.0 mV/V

蠕變 Creep

±0.1～±0.05 %F·S/30min

零點輸出 Zero Output

±1 %F·S

零點溫度影響 Temperature Effect On Zero

±0.05 %F·S/10℃

輸出溫度影響 Temperature Effect On Output

±0.05 %F·S/10℃

工作溫度 Operating Temperature Range

-20℃～+65℃

輸入阻抗 Input Resistance

380±10 Ω 或 750±15 Ω

輸出阻抗 Output Resistance

350±3 Ω  或 700±5 Ω

絕緣電阻 Insulation Resistance

>5000 MΩ

安全過載 Safe Load Limit

120% F·S

供橋電壓 Bridge Voltage

建議 10VDC

材質 Material

合金鋼 Alloy Steel

傳感器接線方式

Load Cell Mode of Connection

輸入+:紅 Input+:Red

輸入-:黑 Input-:Black

輸出+:綠 Output+:Green

輸出-:白 Output-:White

可配置放大器輸出信號為4-20mA/ 0-5V/0-10V/1-5V/0±5V/0-±10V

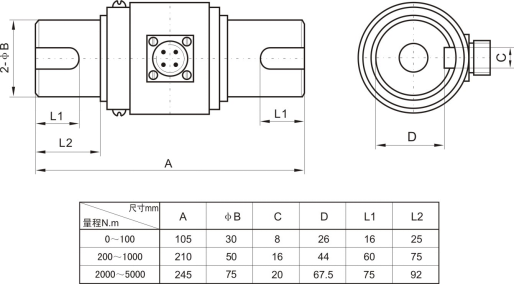

外型圖 Appearance Picture      尺寸 Size(mm)
