1、CTS3051差壓變送器 壓力變送器概述
|
CTS3051差壓/壓力變送器
|
|
|
|
CTS3051差壓/壓力變送器，采用國外先進技術生產的高精度小型化智能電容
|
|
|
式差壓傳感器，在轉換原理上利用數字化補償技術對溫度、靜壓進行補償， 提高
|
|
了測量精度，降低了溫度漂移。3051差壓/壓力變送器配用節流裝置可以檢測液體
|
|
氣體和蒸汽的流量，也可以直接用來檢測差壓、表壓、 絕壓，以及開口或密閉容
|
|
器內液體的液位。 該系列品種豐富，可實現自微差壓到大差壓、從低壓力到高壓
|
|
力、絕對壓力、高靜壓的測量，將所測壓力信號轉換成標準的 4-20mA DC信號輸
|
|
出。 現已廣泛應用于石油、化工、冶金、電力、造紙、醫藥、紡織環保等行業的
|
|
差壓、壓力等過程參數的測量。
|
|
|
|
2、CTS3051差壓變送器 壓力變送器主要功能特點及其適用領域
|
|
|
|
主要功能特點
|
|
適用領域
|
|
◆ 配節流裝置可以檢測液體、氣體、蒸汽的流量
|
◆ 天然氣、石油、石化、煤礦開采、煤氣傳輸
|
|
◆ 可以直接檢測差壓、表壓、絕壓，以及開口或密閉容器內液體液位
|
◆ 化工、冶金、陶瓷、電力、紡織、造紙、化纖、橡膠等工業部門
|
|
◆ 將所測壓力信號轉換成4-20mADC信號，供給PLC及二次儀表
|
◆ 科學實驗、軍工等領域，環保、污水處理廠、水利檢測等部門
|
|
◆ 利用數字化補償技術對溫度、靜壓進行補償，提高了測量精度
|
◆ 食品、制藥、自來水廠、水產養殖、農業灌溉、畜牧業等
|
|
◆ 高測量精度可達±0.1%FS，特殊可定做±0.075%FS
|
◆ 機械、建材、鐵路交通、造船、航空航天等重工業，智能建筑
|
|
|
|
|

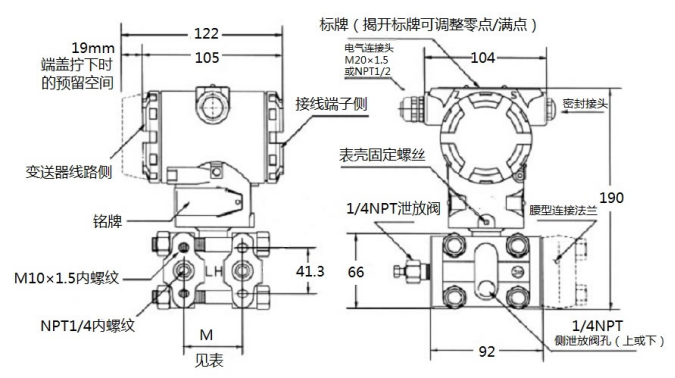

3、CTS3051差壓變送器 壓力變送器尺寸圖
|
|
|
|
|
|
尺寸圖 單位
|
|
4、CTS3051差壓變送器 壓力變送器技術參數
|
|
精確度等級
|
變 送 器 型 號
|
|
|
|
3051智能0.1級
|
3051智能0.2級
|
3051 0.25級
|
3051 0.5級
|
|
|
1，2
|
|
±0.15%
|
±0.2%
|
±0.25%
|
±0.5%
|
|
|
3～8
|
|
|
9，0大壓力
|
|
|
遠傳
|
|
|
不靈敏區
|
無（≤0.01%）
|
|
穩定性
|
十二個月內不超過最大量程的基本誤差絕對值
|
|
溫度影響
|
精 確 度 等 級
|
|
|
|
|
1，2
|
|
≤±0.2%
|
≤±0.25%
|
≤±0.3%
|
≤±0.5%
|
|
|
3～8
|
|
≤±0.1%
|
≤±0.2%
|
≤±0.25%
|
≤±0.5%
|
|
|
9，0大壓力
|
|
≤±0.1%
|
≤±0.2%
|
≤±0.3%
|
≤±0.5%
|
|
|
遠傳
|
|
≤±0.25%
|
≤±0.35%
|
≤±0.4%
|
≤±0.5%
|
|
|
重 量
|
約5.4kg（不包括附件，帶法蘭變送器除外）
|
|
|
振動影響
|
在任何方向上振動頻率200Hz時，所引起的誤差為最大
范圍的0.05%/g；量程代碼1，2（微差壓）為±0.1%/g
|
|
|
|
電源影響
|
小于輸出范圍的±0.005%/V。
|
|
負載影響
|
電源穩定時，無負載影響。
|
|
安裝位置影響
|
當工作膜片未垂直安裝時，可能會產生約0.24 kPa零位
系統誤差，此誤差可通過調整零位來消除，對量程無
影響。
|
|
|
|
|
|
外殼防護等級
|
IP67
|
|
結構材料
|
壓力容室、接頭、泄放閥、隔離膜片等與介質接觸的零
件材料見選型表。螺栓為碳鋼鍍鉻；電氣外殼為低銅
鋁合金； 電氣外殼表面涂層為環氧噴塑。
|
|
|
|
|
|
導壓連接件
|
在壓力容室上本身有1/4-18NPT陰螺紋連接螺孔，引壓 接頭連接螺孔有1/2-14NPT陰螺紋， 或M20×1.5—18陽螺紋。信號線（電纜）連接孔：G 1/2”螺紋
|
|
|
|
|
|
|
|
|
|
|
|
|
5、CTS3051差壓變送器 壓力變送器技術選型
|
|
|
|
CTS3051/3351
|
智能電容式差壓 壓差 壓力變送器
|
|
|
代碼
|
變送器名稱
|
|
DR
|
微差壓變送器
|
|
DP
|
差壓變送器/差壓流量變送器
|
|
HP
|
高靜壓差壓變送器/高靜壓差壓流量變送器
|
|
AP
|
絕對壓力變送器
|
|
TG
|
直接安裝型壓力變送器
|
|
GP
|
壓力變送器
|
|
|
代碼
|
|
|
|
1
|
|
|
|
2
|
|
|
|
3
|
|
|
|
4
|
|
|
|
4D
|
|
|
|
5
|
|
|
|
5D
|
|
|
|
6
|
|
|
|
6D
|
|
|
|
7
|
|
|
|
8
|
|
|
|
9
|
|
|
|
0
|
|
|
|
|
代碼
|
輸出信號
|
|
E
|
4-20 mA DC
|
|
F
|
4-20 mA DC(微差壓專用)
|
|
J
|
4-20 mA DC(為輸入壓力的平方根，流量變送器專用)
|
|
S
|
4-20 mA DC + HART信號
|
|
|
代碼
|
法蘭接頭
|
排氣/排液閥
|
隔離膜片
|
填充液
|
|
22
|
316不銹鋼
|
316不銹鋼
|
316不銹鋼
|
硅油
|
|
23
|
316不銹鋼
|
316不銹鋼
|
哈氏合金C
|
硅油
|
|
24
|
316不銹鋼
|
316不銹鋼
|
蒙乃爾
|
硅油
|
|
25
|
316不銹鋼
|
316不銹鋼
|
鉭
|
硅油
|
|
33
|
哈氏合金C
|
哈氏合金C
|
哈氏合金C
|
硅油
|
|
35
|
哈氏合金C
|
哈氏合金C
|
鉭
|
硅油
|
|
44
|
蒙乃爾
|
蒙乃爾
|
蒙乃爾
|
硅油
|
|
|
代碼
|
選用件 （不選則不填)
|
|
M1
|
0～100% 線性指示表
|
|
M2
|
0～100% 流量指示表
|
|
M3
|
3 1/2 LCD 數字線性顯示表
|
|
M4
|
智能表顯示器
|
|
B1
|
管裝彎支架
|
|
B2
|
板裝彎支架
|
|
B3
|
管裝平支架
|
|
D1
|
泄放閥在壓力室側面的上部
|
|
D2
|
泄放閥在壓力室側面的下部
|
|
N
|
1/2-14NPT 錐管陰螺紋接頭
|
|
J
|
丁字形陽螺紋M20×1.5接頭
|
|
d
|
隔爆型 dIIBT4
|
|
i
|
本安型 iaIICT6
|
|
|
|
CTS3051/3351
|
DP/GP
|
7
|
E
|
22
|
M1
|
選型舉例
|
|
