CTS313小體積防腐差壓變送器 您所在的位置：首頁 > 產品中心 > CTS313小體積防腐差壓變送器

CTS313小體積防腐差壓變送器 [ 2019-12-15]　[ 打印此文章 ]



    用途

  CTS313小體積差壓變送器防腐差壓變送器選用高準確度、高穩定性雙隔離金屬膜片的力敏芯片，經嚴格精密的溫度補償、信號放大、V/I轉換，將壓差、流量等參數可靠的轉換成工業標準的4mA～20mA或0mA～10mA信號輸出，可和工業儀表連接，實現生產過程中對腐蝕性介質差壓及液位流量的精確測量，廣泛用于石油、化工、冶金、電力、輕紡、環保等領域。

    特點

●雙面316L金屬膜片，防腐性好
●測量范圍寬：0～35kPa～7MPa
●準確度高：優于0.1％
●穩定性好：≤0.1％FS/年，≤0.01％FS/℃
●補償溫度范圍寬：0℃~+80℃
●抗干擾設計
●體積小巧，安裝方便
●本安防爆



    技術參數

量程

kPa

0～10……1000

　MPa　

0～2……7

壓力形式

表壓、絕壓

輸出信號（mA）

4～20（1V～5V）二線制

0～10（0V～5V）三線制

準確度等級

0.1

0.3

0.5

非線性
遲  滯
重復性

(%FS)

≤0.1

≤0.3

≤0.5

零點漂移
(%FS/4h)

≤0.1

≤0.3

≤0.5

零點及靈敏
度溫度漂移
(%FS/℃)

≤0.01

≤0.03

≤0.05

長期穩定性
(%FS/年)

≤0.2

工作電壓(VDC)

+12～+36(標定值為+24)

補償溫度(℃)

0～+80

工作溫度(℃)

-20～+85

過載能力(%)

300

靜壓(MPa)

10～12

壽命

＞1×108次壓力循環(25℃)

負載電阻(Ω)

R=（U-12.5）/0.02-RD
其中:U為電源電壓, RD 為電纜內阻

響應時間
(10%～90%)ms

≤1

測量介質

與316L兼容的所有腐蝕性或腐蝕性介質

膜片材料

316L不銹鋼

殼體材料

1Cr18Ni9Ti

接口

M20×1.5或用戶自定

防爆等級

ExiaⅡCT6

防護等級

IP67

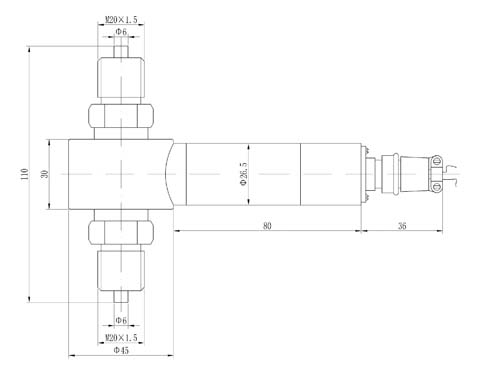

    外形結構

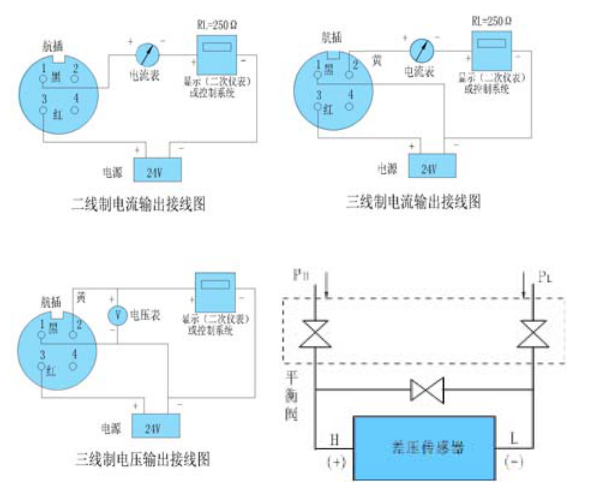

    接線

產品選型

CTS313

  小體積差壓變送器



量 程

       測量范圍

（ 0~ X  KPa或MPa）



代號

綜合精度（線性+重復性+遲滯）



  1

  ±0.4%FS



  2

  ±0.25%FS



  3

  ±0.1%FS





代號

 信 號 輸 出   （標準供電電源）



A1

4~20mA



V1

1~5V DC



V2

0~5V DC



V3

0.5~4.5V DC



代 號

 附加功能



F1

M20x1.5 外螺紋



F2

G1/4內螺紋



F0

特殊



W1

電纜型（IP67，2m）



W2

插座型（IP65，DIN43650）



E

本安防爆型Ex iaIICT5





CTS313（0~50KPa）—1 —A1 —F2 —W1       小體積差壓變送器

選型提示：
    1. 為了確保變送器安全可靠運行，建議在被測點與變送器之間安裝三閥組，保證被測介質緩慢均
       勻的加在變送器的正、負腔上。
    2. 安裝時，建議使用兩端壓力接口處于水平線上以便使安裝位置對產品的影響降至最小。
    3. 選型時，請注意被測壓力靜壓小于20MPa，正、負腔所受的過壓不能超出產品的規定值。
    4. 選型附加功能代號“E” 本安防爆型Ex iaIICT5，須經安全柵供電。
    5. 其它特殊要求，敬請與本公司商洽，并在訂單中注明。
