CTS811I柱式拉壓力傳感器 [ 2022-11-21] [ 打印此文章 ]
特點與用途
傳感器采用柱式結構，拉、壓均可使用。測量精度高、穩定性好。
適用于各種測力、稱重檢測裝置的工業自動化測控系統。
技術參數如下：
|
額定載荷Rated load |
500kg～300t |
|
靈敏度Output sensitivity |
1.5～2.0±0.05 mV/V |
|
非線性Non-linearity |
±0.05～0.1 %F?S |
|
滯后誤差Lag error |
±0.05 %F?S |
|
重復性誤差Repeatability |
±0.05 %F?S |
|
蠕變Creep |
±0.05 %F?S |
|
零點溫度系數 Zero temperature coefficient |
±0.05 %F?S/10℃ |
|
靈敏度溫度系數 Sensitivity temperature coefficient |
±0.05 %F?S/10℃ |
|
輸入電阻Input resistance |
380±30Ω或750±30Ω |
|
輸出電阻Input resistance |
350±5Ω或700±5Ω |
|
工作溫度范圍 |
-20℃～+70℃ |
|
安全過載Safe overload |
150 %F?S |
|
絕緣電阻Insulation resistance |
≥2000MΩ |
|
激勵電壓Incentive voltage |
5V～12V |
|
防護等級Protection class |
IP65 |
|
材質Material |
合金鋼、不銹鋼 |
|
線纜Cable. |
Φ5×3M |
接線方式和受力方式

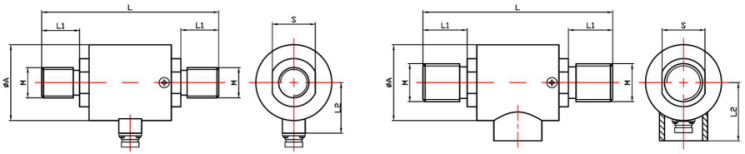

尺寸圖
500kg～20t 30t～300t
|
量程 |
?A |
L |
M |
L1 |
L2 |
S |
|
500kg～2t |
?45 |
95 |
M16X2 |
20 |
32.5 |
24 |
|
3t～5t |
?60 |
140 |
M24X3 |
30 |
40 |
34 |
|
8t～10t |
?60 |
150 |
M30X3.5 |
35 |
40 |
34 |
|
15t～20t |
?65 |
178 |
M36X4 |
42 |
42.5 |
46 |
|
30t |
?94 |
240 |
M45X4.5 |
52 |
67 |
55 |
|
50t |
?94 |
270 |
M64X3 |
67 |
67 |
70 |
|
100t |
?140 |
370 |
M76X3 |
90 |
90 |
90 |
|
150t～200t |
?170 |
440 |
M110X6 |
120 |
110 |
129 |
|
300t |
?185 |
500 |
M130X6 |
140 |
118 |
145 |
