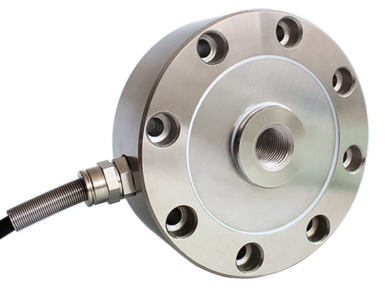

CTS8102輪輻型稱重傳感器 [ 2023-5-11] [ 打印此文章 ]
特點：
·穩定性高
·結構高度低
·綜合精度高
·抗干擾信號穩定
·優質合金鋼鍍鎳
·廣泛應用于電子皮帶秤、包裝秤、灌裝秤等稱重設備中。以及自動化設備領域和測試領域。反應釜，，冷熱液油壓機，電子萬能試驗機，伺服電杠壓裝機，各類衡器等工業，自動化組裝的工業，測力方向。
|
技術指標 |
||
|
額定量程 |
T |
0-1000T |
|
輸出靈敏度 |
mV/V |
2.0±10% |
|
零點輸出 |
%F.S. |
±1 |
|
非線性 |
%F.S. |
0.05 |
|
滯后 |
%F.S. |
0.05 |
|
重復性 |
%F.S. |
0.03 |
|
蠕變（30分鐘） |
%F.S. |
0.03 |
|
溫度靈敏度漂移 |
%F.S./10℃ |
0.03 |
|
零點溫度漂移 |
%F.S./10℃ |
0.03 |
|
響應頻率 |
Hz |
1k |
|
材質 |
|
42CrMoA |
|
阻抗 |
Ω |
20-1000kg:700/1400 1-30T:700 50-500T:1400 |
|
絕緣電阻 |
MΩ/100V DC |
≥5000 |
|
使用電壓 |
V |
5-15 |
|
工作溫度范圍 |
℃ |
-20-80 |
|
安全過載 |
%R.C. |
150 |
|
極限過載 |
%R.C. |
200 |
|
電纜線規格 |
m |
Φ5*3m |
|
線纜極限拉力 |
N |
98 |
|
TEDS |
|
可選配放大器輸出4-20mA,0±5V,0±10V,0-5V或0-10V |
1) 可提供高溫傳感器，最高工作溫度為150℃。
2) 可提供高阻抗傳感器，輸出阻抗1000Ω。
|

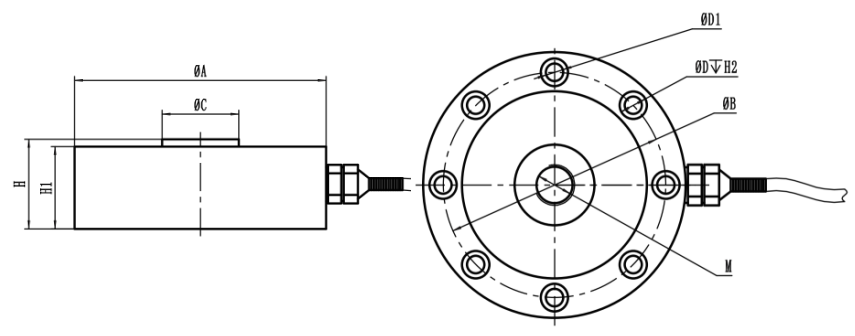

產品尺寸圖 |
|
|
單位： |
mm |
|
量程 |
φA |
φB |
φC |
M |
H |
H1 |
H2 |
φD |
φD1 |
|
100-1000kg |
74 |
63 |
24 |
M16*1.5 |
34 |
30 |
7.2 |
8-φ9 |
8-φ6 |
|
1-5t |
105 |
89 |
29 |
M16*1.5 |
37 |
34 |
7.2 |
8-φ11 |
8-φ7 |
|
10-20t |
120.6 |
101.8 |
39 |
M32*1.5 |
53.5 |
41 |
10.5 |
8-φ14 |
8-φ9 |
|
30t |
141 |
116.8 |
50.4 |
M40*1.5 |
57.2 |
50.8 |
11 |
8-φ18 |
8-φ11 |
|
40-80t |
208 |
174 |
95 |
M64*3 |
70 |
* |
15 |
16-φ20 |
16-φ13 |
|
100-200t |
280 |
230 |
136 |
M76*3 |
90 |
* |
20 |
20-φ40 |
16-φ17 |
|
300-400t |
360 |
300 |
190 |
M100*3 |
110 |
* |
20 |
20-φ42 |
20-φ25 |
|
500-600t |
420 |
370 |
266 |
M130*4 |
140 |
* |
30 |
12-φ42 |
20-φ28 |
|
800-1000t |
500 |
440 |
330 |
M200*4 |
170 |
* |
30 |
φD |
12-φ28 |
|

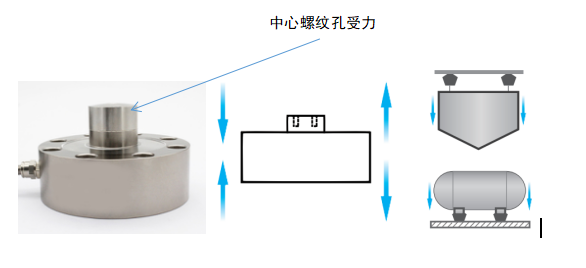

受力圖 |
