CTS814D軸銷傳感器 [ 2020-12-2] [ 打印此文章 ]
特點與用途

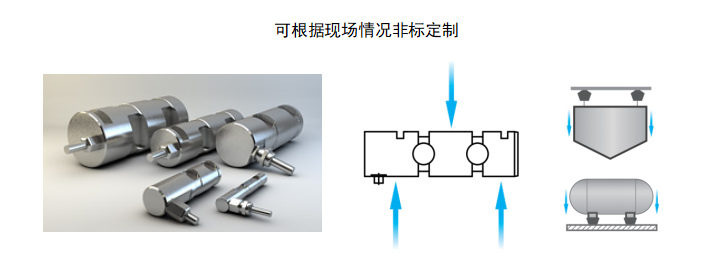

該傳感器采用軸銷外形雙剪切梁結構，具有抗偏載、抗扭曲、精度高等特點，是測量軸承、滑輪等構件的徑向 載荷或鋼絲繩張力的專用傳感器，它可以代替滑輪軸銷安裝在結構中作徑向力測量。既能起到替代原有軸的功能，又起到稱重測力傳感器的作用，從而使整個稱重測力系統的機械部件大大簡化?？蛇m用于起重、水利、船舶等行業的過程控制及系統測量。
傳感器采用雙剪切梁結構，可代替滑輪中銷軸進行測量徑向力值。適用于起重、水利、船舶等行業的過程控制、超載保護及測控系統。可采用內置式變送器，轉換為電流、電壓信號。
技術參數
額定載荷Rated load
1t～40t
靈敏度Output sensitivity
1.0～1.5±0.05 mV/V
非線性Non-linearity
±0.1～±0.3 %F?S
滯后誤差Lag error
±0.1 %F?S
重復性誤差Repeatability
±0.1 %F?S
蠕變Creep
±0.05 %F?S
零點溫度系數
Zero temperature coefficient
±0.05 %F?S/10℃
靈敏度溫度系數
Sensitivity temperature coefficient
±0.05 %F?S/10℃
輸入電阻Input resistance
750±30Ω
輸出電阻Input resistance
700±5Ω
可根據客戶需求選用24VDC供電，輸出0-5V,0-10V,4-20mA信號，紅線24V+,綠線4-20mA+,黑線公共-
工作溫度范圍
-20℃～+70℃
安全過載Safe overload
150 %F?S
絕緣電阻Insulation resistance
≥2000MΩ
激勵電壓Incentive voltage
5V～12V
防護等級Protection class
IP66
材質Material
合金鋼、不銹鋼
線纜Cable.
Φ5×3M

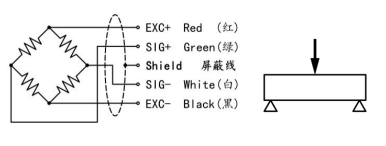

接線圖及受力圖：

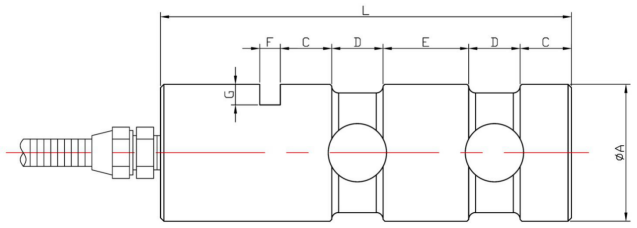

機械尺寸圖：
|
量程 |
?A |
L |
C |
D |
E |
F |
G |
|
1t～5t |
?40 |
120 |
15 |
15 |
25 |
6 |
6 |
|
8t～10t |
?55 |
160 |
20 |
22 |
40 |
8 |
8 |
|
15t～20t |
?65 |
200 |
25 |
27 |
50 |
10 |
8 |
|
30t～40t |
?85 |
250 |
30 |
32 |
80 |
12 |
10 |
