CTS815板環式拉力傳感器 [ 2018-12-31] [ 打印此文章 ]
特點與用途
該產品采用板環式結構，圓弧截面的環連接，安裝簡便，具有有約密封性能。適用于各種電子汽車衡、軌道衡、平臺秤及其它各種稱重、測力的場合。
安裝簡便，精度高、過載能力強，性能穩定。
適用于各種吊鉤秤、起重量超載保護裝置等工業自動化測量控制系統。

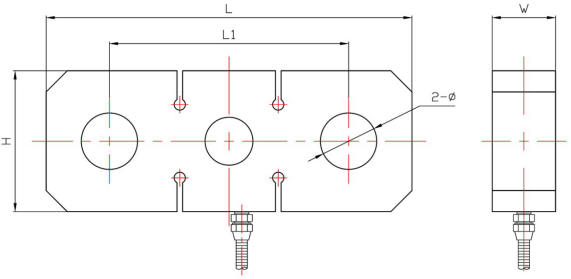

外形尺寸
|
量程 |
L |
H |
W |
L1 |
2-? |
|
1t～3t |
196 |
80 |
30 |
130 |
?25 |
|
5t～8t |
196 |
80 |
40 |
130 |
?25 |
|
10t～15t |
260 |
100 |
45 |
170 |
?40 |
|
20t |
260 |
100 |
50 |
170 |
?40 |
|
25t～30t |
320 |
120 |
55 |
200 |
?50 |
|
50t |
360 |
120 |
65 |
230 |
?60 |
|
100t |
570 |
230 |
85 |
360 |
?96 |
|
參 數 |
單 位 |
技術參數 |
參 數 |
單 位 |
技術參數 |
|
靈敏度 |
mV/V |
1.5~2.0±0.05 |
靈敏度溫度系數 |
≤%F·S/10℃ |
±0.05 |
|
非線性 |
≤%F·S |
±0.05 |
工作溫度范圍 |
℃ |
-40℃～+80℃ |
|
滯 后 |
≤%F·S |
±0.05 |
輸入電阻 |
Ω |
350±20Ω |
|
重復性 |
≤%F·S |
±0.03 |
輸出電阻 |
Ω |
350±5Ω |
|
蠕 變 |
≤%F·S/30min |
±0.05 |
安全過載 |
≤%F·S |
150%F·S |
|
零點輸出 |
≤%F·S |
±1 |
絕緣電阻 |
MΩ |
≥5000MΩ（50VDC） |
|
零點溫度系數 |
≤%F·S/10℃ |
±0.05 |
推薦激勵電壓 |
V |
10V～15V |
|
可根據客戶需求選配放大器，24VDC供電，輸出4-20mA，0-10V,±5V,±10V |
|||||
|

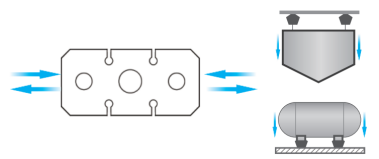

受力圖 |
可根據現場情況非標定制

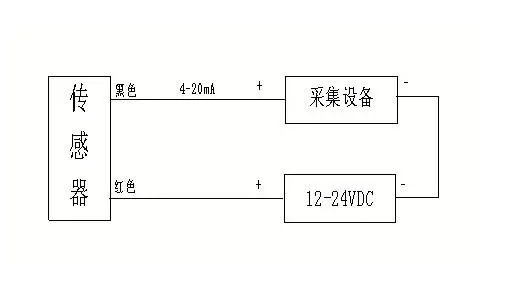

電氣接線示意圖：
