CTS811Z柱式拉壓力傳感器 [ 2020-11-30] [ 打印此文章 ]
特點與用途
傳感器采用柱式、S型結構，拉、壓均可使用。測量精度高、穩定性好。
適用于各種測力、稱重檢測裝置的工業自動化測控系統。
技術參數
|
額定載荷Rated load |
50kg～100t |
|
靈敏度Output sensitivity |
2.0±0.05 mV/V |
|
非線性Non-linearity |
±0.05～0.1 %F?S |
|
滯后誤差Lag error |
±0.05～0.1 %F?S |
|
重復性誤差Repeatability |
±0.05 %F?S |
|
蠕變Creep |
±0.05 %F?S |
|
零點溫度系數 Zero temperature coefficient |
±0.05 %F?S/10℃ |
|
靈敏度溫度系數 Sensitivity temperature coefficient |
±0.05 %F?S/10℃ |
|
輸入電阻Input resistance |
380±30Ω |
|
輸出電阻Input resistance |
350±5Ω |
|
工作溫度范圍 |
-20℃～+70℃ |
|
安全過載Safe overload |
150 %F?S |
|
絕緣電阻Insulation resistance |
≥2000MΩ |
|
激勵電壓Incentive voltage |
5V～12V |
|
防護等級Protection class |
IP65、IP66 |
|
材質Material |
合金鋼、不銹鋼 |
|
線纜Cable. |
Φ5×3M |
傳感器接線方式
受力方向

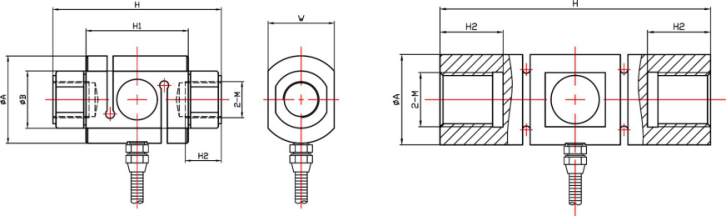

傳感器尺寸圖
50kg～10t 20t～100t
|
量程 |
?A |
?B |
W |
M |
H |
H2 |
|
50kg～700kg |
?44 |
?28 |
26 |
M16X1.5 |
88 |
18 |
|
1t～5t |
?58 |
?38 |
44 |
M24X1.5 |
112 |
24 |
|
8t～10t |
?84 |
?60 |
58 |
M36X4 |
160 |
36 |
|
20t |
?60 |
- |
- |
M36X4 |
180 |
40 |
|
30t |
?76 |
- |
- |
M45X4.5 |
213 |
50 |
|
50t |
?94 |
- |
- |
M64X3 |
332 |
70 |
|
100t |
?112 |
- |
- |
M76X3 |
367 |
80 |
