CTSUMA型氣體超聲波流量計 [ 2019-6-20] [ 打印此文章 ]
石油、化工、電力、冶金、工業鍋爐等行業進行燃?xì)庥?jì)量和城市天然氣、燃?xì)庹{(diào)壓站封閉管道中氣體的體積流量、總量及燃?xì)鉄嵊?jì)量的理想檢測儀表
?測量介質：無雜質、中低流速氣體
?量程范圍：-
?輸出信號：溫壓補償型，現場顯示，4-20mA輸出，RS485輸出，脈沖輸出
?精度等級：1.5級（1.0級需訂制）
?介質溫度：-20℃~ 80℃
?防爆等級：Exd II BT6
?防護等級：IP65
產品概述

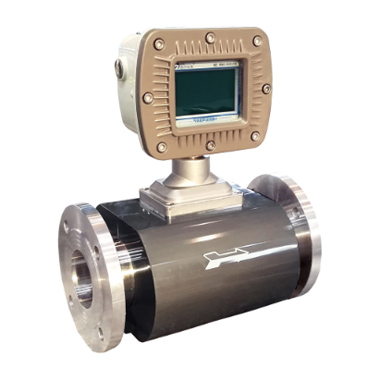

CTSUMA型氣體超聲波流量計是一款對射式雙聲道流量計，具有準確度高、重復性好、無壓力損失、無需定期維護等特點，是氣體計量和城市燃?xì)赓Q(mào)易計量的理想儀表。該儀表集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力、壓縮因子的自動補償，是石油、化工、電力、冶金、工業鍋爐等行業進行燃?xì)庥?jì)量和城市天然氣、燃?xì)庹{(diào)壓站封閉管道中氣體的體積流量、總量及燃?xì)鉄嵊?jì)量的理想檢測儀表。
產品特點
?無壓力損失，量程比寬，無始動流量，可從零開始計量。
?無任何可動部件，故障率少，壽命長。
?耐污性強，長期使用精度不變，無需定期維護。
?雙聲道測量，采用數字相關算法，精確度高，抗干擾性能強。
?集流量、溫度、壓力測量與一體，可自動進行溫壓補償和壓縮因子修正運算。
?儀表有脈沖信號輸出、4-20mA模擬信號輸出、RS485（MODBUS-RTU協議）通訊輸出；同時支持IC卡信號輸出，可與IC卡預付費系統配套使用，便于貿易結算。
?4.5吋彩色液晶屏顯示，界面美觀，可同時顯示標況瞬時流量、工況瞬時流量、標況累積流量、介質溫度、介質壓力、輸出電流等參數。
?具有實時數據存儲功能，可防止儀表突然掉電導致的數據丟失，在停電狀態下，內部數據可永久保存。
技術參數
1、流量特性
|
儀表口徑 |
常規流量范圍 (m3/h) |
|
50 |
4 - 200 |
|
80 |
8 - 540 |
|
100 |
10 - 850 |
|
150 |
19 - 1900 |
|
200 |
34 - 3400 |
|
250 |
53 - 5300 |
|
300 |
76 - 7600 |
|
準確度等級 |
1.5級（1.0級需訂制） |
|
被測介質 |
無雜質、中低流速氣體 |
|
|
執行標準 |
用氣體超聲流量計測量天然氣流量 （GBT 18604-2014） |
|
|
檢定規程 |
超聲波流量計檢定規程（JJG1030-2007） |
|
|
儀表口徑 |
DN50-DN300 |
|
|
表體材質 |
304不銹鋼 |
|
|
連接方式 |
法蘭連接 |
|
|
法蘭標準 |
GB/T 9119-2010 |
|
|
常規耐壓等級 |
1.6MPa |
|
|
儀表規格 |
現場顯示型 |
遠傳顯示型 |
|
信號輸出 |
無 |
4～20mA |
|
供電電源 |
無或鋰電池 |
+24VDC |
|
精度等級 |
1.5級 |
|
|
顯示器 |
指針或液晶 |
|
|
溫壓補償 |
無 |
|
|
通訊接口 |
無 |
|
|
測量管材質 |
不銹鋼，可選內襯PTFE |
|
|
防爆等級 |
可選ExibIICT4 |
|
|
防護等級 |
IP65 |
|
|
儀表通經 |
DN15～DN150 |
|
|
安裝方式 |
法蘭安裝 |
|
|
介質溫度 |
< 250℃ |
|
|
環境溫度 |
-30℃～60℃ |
|
|
型號 |
UMA |
|
|
電源 |
DC24V |
< 3W |
|
防護等級 |
IP65 |
|
|
防爆等級 |
Exd II BT6 |
|
|
電氣接口 |
M20*1.5內螺紋 |
|
