插入式渦街流量計概述：

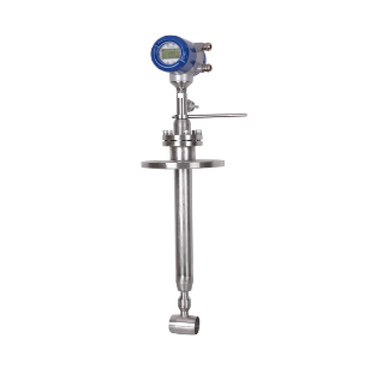

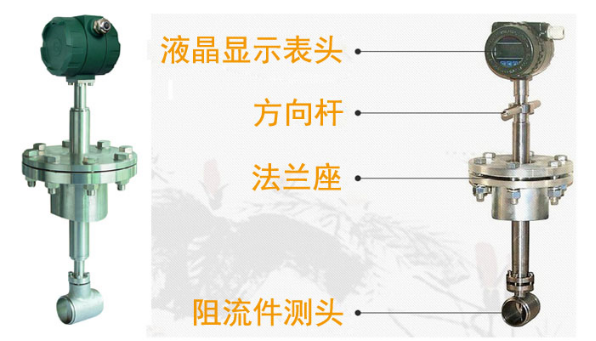

CTSLUCB型插入式渦街流量計主要用于各種行業工業管道中大口徑氣體、液體、蒸汽介質流體的流量測量。插入式蒸汽流量計特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械件，因此可靠性好,維護量小。儀表參數能長期穩定。采用壓電應力式傳感器,可靠性好,可在-20℃～+350℃的工作溫度范圍內工作。有模擬標準信號,也有數字高沖信號輸出,容易與計算機等數字系統配套使用,是一種比較高先進、理想的流量儀表。（見下圖）。

CTSLUCB 型插入式渦街流量計防爆型符合GB3836-83《爆炸性環境用防爆電氣設備》的有關規定，防爆標志為ExdIIBT6。
 CTSLUGB系列插入式渦街流量計工作原理：
 按國際標準化組織IS07145(在環形截面封閉管道中的流體流量測定—在截面特點的速度測量法)，采用埋入壓電晶體的渦街測速探頭，插入大口徑工業管道內，將卡門旋渦頻率轉換為與流量成正比的電流或電壓高沖信號或4～20mADC電流信號。

插入式渦街流量計儀表特點:

1、可測量蒸汽,氣體,液體的體積流量和質量流量；

2、無機械運動部件,測量精度高,結構緊湊維護方便；

3、壓力損失小,量程范圍寬；范圍度達1:25；

4、采用消擾電路和抗振傳感頭；

5、采用消擾電路和抗振傳感頭，使儀表具有一定抗環境振動性能；

6、可測介質溫度達-50+350℃。

7、可實現不斷流拆裝傳感器，可實現放大器與傳感器分離（分離距離15m）；


插入式渦街流量計產品選型：

代號

通徑

流量范圍㎡/h

CTSLUGB-25

DN25

1~10(液體)

7~70（氣體）

蒸汽流量請查看說明書，DN300以上推薦使用插入式渦街流量計

CTSLUGB-32

DN32

1.5~18(液體)

15~150（氣體）

CTSLUGB-40

DN40

2.2~27(液體)

22.6~150（氣體）

CTSLUGB-50

DN50

4~55(液體)

35~350（氣體）

CTSLUGB-80

DN80

9~135(液體)

90~900（氣體）

CTSLUGB-100

DN100

14~200(液體)

140~1400（氣體）

CTSLUGB-150

DN150

32~480(液體)

300~3000（氣體）

CTSLUGB-200

DN200

56~800(液體)

550~5500（氣體）



代號

功能1

N

無溫壓補償

Y

有溫壓補償



代號

輸出型號

F1

4-20mA輸出（二線制）

F2

4-20mA輸出（三線制）

F3

RS485通訊接口



代號

被測介質

J1

液體

J2

氣體

J3

蒸汽



代號

連接方式

L1

法蘭卡裝式

L2

法蘭連接式



代號

功能2

E1

1.0***

E2

1.5***

T1

常溫

T2

高溫

T3

蒸汽

P1

1.6MPa

P2

2.5MPa

P3

4.0MPa

D1

內部3.6V供電

D2

DC24V供電

B1

不銹鋼

B2

碳鋼

插入式渦街流量計安裝要求：


1.傳感器應安裝在水平、垂直、傾斜(液體流向自下而上)的與其通徑相同的管道上。傳感器的上游 和下2游應配置一定長度的直管段其長度應符合前直管段15～20D，后直管段5～1OD的要求。

2.安裝液體傳感器的附近管道內應充滿被測液體。

3.傳感器應避免安裝在有強烈機械振動的管道上。

4.直管段的內徑盡可能與傳感器通徑一致，若不能一致，應采用比傳感器通徑略大的管道，誤差 要≤3%，并不超過5mm。

5.被測介質含有較高多雜質時，應在傳感器上游直管段要求的長度以外加裝過濾器。傳感器應避免安裝在有較高強電磁場干擾、空間小和維修不方便的場合。

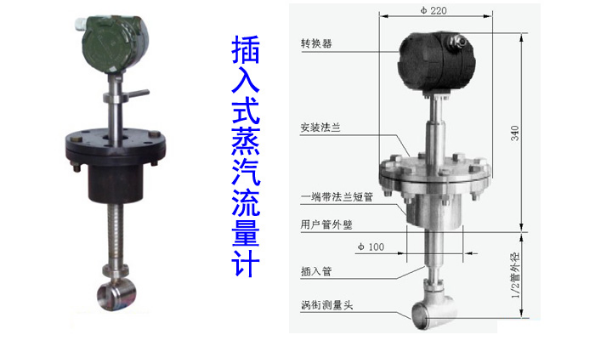

插入式渦街流量計外形尺寸圖：
