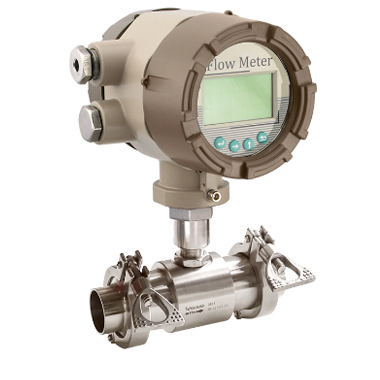

CTSLWS食品衛生渦輪流量計 [ 2019-6-19] [ 打印此文章 ]
?測量介質：食品、藥液等衛生液體
?量程范圍：0.04-200m3/h
?輸出信號：脈沖信號、4～20mA
?精度等級：±1%R、±0.5%R、±0.2%R（需特制）
?介質溫度：介質溫度：-20℃～+80℃（最高150℃，需特制）
?防爆等級：ExiaIICT4 或ExdIIBT6
?防護等級：IP65或更高（可定制
產品概述
LWS系列衛生渦輪流量計是一種廣泛應用于制藥、食品、飲料等行業，作為計量、配料、控制、成品灌裝等用途的流量計量?jī)x表。該儀表外殼是用不銹鋼（316L）制成，機芯部分使用特種材質，具有良好的防腐蝕、防銹能力。整表結構突破傳統工藝，采用良好的防腐能力。大大提高了儀表的精確度和重復性。專門為制藥、飲料行業設計，采用快裝式連接結構，方便清洗。LWS系列衛生渦輪流量計已達到同類產品國際水準，是衛生行業理想儀表。
產品特點
?國際化標準，可替代同類進口產品;
?防腐防銹材質，適用于衛生行業;
?快裝式結構，易于安裝維護;
?精度高，重復性好;
?高品質渦輪，超出常規的量程范圍;
技術參數
|
執行標準 |
渦流流量傳感器（JB/T9246-1999） |
|
儀表口徑 |
4、6、10、15、20、25、32、40、50、65、80、100 |
|
精度等級 |
±1%R、±0.5%R、±0.2%R（需特制） |
|
量程比 |
1:10；1:15；1:20（需特制） |
|
傳感器材質 |
316（L）不銹鋼 |
|
使用條件 |
介質溫度：-20℃～+80℃（最高150℃，需特制） ； 環境溫度：-20℃～+60℃ |
|
信號輸出功能 |
脈沖信號、4～20mA |
|
通訊輸出功能 |
RS485通訊、HART協議等 |
|
工作能源 |
· 外電源：+24VDC±15%，紋波≤±15%，適用于4～20mA輸出、脈沖輸出、RS485等 · 內電源：1組3.0V10AH鋰電池，電池電壓在2.0～3.0V時可正常工作。 |
|
信號線接口 |
基本型：豪斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20*1.5 |
|
防爆等級 |
ExiaIICT4 或ExdIIBT6 |
|
防護等級 |
IP65或更高（可定制） |
|
儀表口徑 |
正常流量范圍（m3/h） |
擴展流量范圍（m3/h） |
常規耐受壓力（MPa） |
|
DN4 |
0.04～0.25 |
0.04～0.4 |
1.6 |
|
DN6 |
0.1～0.6 |
0.06～0.6 |
1.6 |
|
DN10 |
0.2～1.2 |
0.15～1.5 |
1.6 |
|
DN15 |
0.6～6 |
0.4～8 |
1.6 |
|
DN20 |
0.8～8 |
0.45～9 |
1.6 |
|
DN25 |
1～10 |
0.5～10 |
1.6 |
|
DN32 |
1.5～15 |
0.8～15 |
1.6 |
|
DN40 |
2～20 |
1～20 |
1.6 |
|
DN50 |
4～40 |
2～40 |
1.6 |
|
DN65 |
7～70 |
5～70 |
1.6 |
|
DN80 |
10～100 |
5～100 |
1.6 |
|
DN100 |
20～200 |
10～200 |
1.6 |
|
儀表型號 |
CTSLWGS |
CTSLWS |
CTSLWSZ |
|
供電電源 |
24VDC±15% |
外電源：24VDC±15% 內電源：3VDC鋰電池， 電池電壓在2.3V-3V，均可正常工作，可持續工作10個月以上 |
外電源：24VDC±15% 內電源：3.6V鋰電池，電池電壓在2.3V-3.6V均可正常工作，可持續工作2年5個月以上 |
|
輸入信號頻率 |
0~3000Hz |
0~3000Hz |
0~3000Hz |
|
脈沖輸出 |
負載能力 ＞1100Ω |
負載能 力＞1100Ω |
負載能力＞1100Ω |
|
電流輸出 |
4-20mA |
可選擇兩線制或 |
負載能力≤880Ω |
|
通訊接口 |
無 |
RS485接口 |
RS485接口 |
|
型號 |
說明 |
|||||||
|
CTSLWS- |
□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
|
|
公稱通徑 |
4 |
|
|
|
|
|
|
4mm |
|
6 |
6mm |
|||||||
|
10 |
10mm |
|||||||
|
15 |
15mm |
|||||||
|
20 |
20mm |
|||||||
|
25 |
25mm |
|||||||
|
32 |
32mm |
|||||||
|
40 |
40mm |
|||||||
|
50 |
50mm |
|||||||
|
65 |
65mm |
|||||||
|
80 |
80mm |
|||||||
|
100 |
100mm |
|||||||
|
125 |
125mm |
|||||||
|
150 |
150mm |
|||||||
|
200 |
200mm |
|||||||
|
類型 |
N |
傳感器型：+12V或24V供電，輸出三線制脈沖信號 |
||||||
|
A |
變送器型：+24V供電，輸出二線制4～20mA |
|||||||
|
B |
智能型：鋰電池供電，現場顯示無信號輸出 |
|||||||
|
C |
智能型：+24V供電，現場顯示并輸出二線制4～20mA |
|||||||
|
C1 |
智能型：+24V供電，現場顯示并帶有RS485通訊協議 |
|||||||
|
C2 |
智能型：+24V供電，現場顯示并帶有HART通訊協議 |
|||||||
|
精度等級 |
05 |
0.5級 |
||||||
|
10 |
1.0級 |
|||||||
|
02 |
0.2級（協商訂貨，生產周期較長） |
|||||||
|
渦輪類型 |
W |
擴展測量范圍 |
||||||
|
S |
標準測量范圍 |
|||||||
|
材 質 |
S |
304不銹鋼 |
||||||
|
L |
316（L）不銹鋼 |
|||||||
|
防 爆 |
N |
非防爆型 |
||||||
|
E |
防爆型，ExdⅡBT6 |
|||||||
|
壓力等級 |
N |
常規（參照表2） |
||||||
|
H(x) |
高壓（參照表2）
|
|||||||
