CTSLWQ氣體渦輪流量計 您所在的位置：首頁 > 產品中心 > CTSLWQ氣體渦輪流量計

CTSLWQ氣體渦輪流量計 [ 2019-6-19]　[ 打印此文章 ]

產品簡介

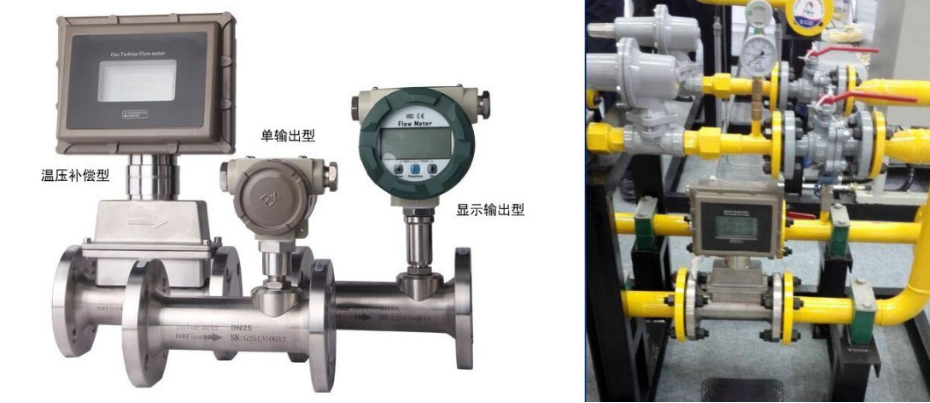

CTSLWQ系列氣體渦輪流量計是吸取了國內外流量儀表先進技術優化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高可靠性的氣體精密計量儀表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動低敏感性，廣泛適用于天然氣、煤制氣、液化氣、輕烴氣體等氣體的計量。
該產品經國家防爆產品質檢部門按GB3836.2000《爆炸性氣體環境用電氣設備第1部：通用要求》，GB38362.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》和GB3836.4-2000《爆炸性氣體環境用電氣設備第4部分：本質安全“i”》標準檢驗合格，防爆標志為ExdⅡBT6(隔爆型)、EiaⅡCT6（本安型）。適用于含有ⅡA、ⅡB、ⅡC類T1～T6溫度組別爆炸性氣體混合物的0（僅本安型）1、2區危險場所。
測量介質：天然氣、氮氣、空氣、壓縮空氣、煤制氣、液化氣、二氧化碳、輕烴氣、燃氣、沼氣等中低流速氣體。
儀表分類：氣體渦輪流量計可以分為遠傳型，只輸出脈沖信號或者4-20mA信號，不帶現場顯示功能；智能一體化型，可以做成電池供電型（無信號輸出）或是現場顯示并且輸出信號（脈沖或者4-20mA或帶RS485通訊或者HART協議）型、溫壓補償型。
流量計通常會以介質+流量計、介質+氣體渦輪流量計、儀表分類、防爆等級或者特殊要求來命名，如天然氣流量計、氮氣流量計、空氣流量計、液化氣流量計、高精度氣體渦輪流量計、數顯氣體流量計、智能氣體流量計、管道氣體流量計、遠傳型氣體渦輪流量計、智能一體化型氣體渦輪流量計、溫壓補償型流量計、溫壓補償一體化氣體渦輪流量計、防爆型氣體渦輪流量計。
 ?產品分類:

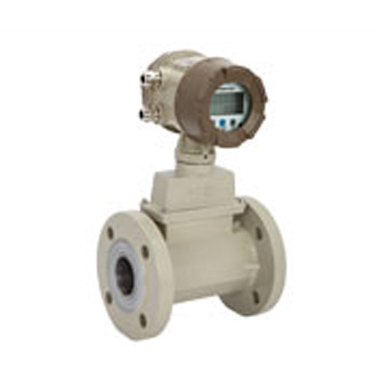

產品圖片

儀表型號

CTSLWQ-N

CTSLWQ-A

CTSLWQ-B

CTSLWQ-C

CTSLWQ-D

信號輸出

脈沖

4-20mA

無

4-20mA

可選4-20mA/脈沖

供電電源

+24VDC±15%

+24VDC±15%

鋰電池

24VDC±15%

24VDC±15%+鋰電池

精度等級

2.5～1.5級

1.5～1.0級

1.5～1.0級

測量范圍

標準量程

標準量程或擴展量程

標準量程或擴展量程

顯示器

無

有

有

溫壓補償

無

無

有

通訊接口

無

無

RS485

實時記錄

無

無

有

儀表材質

鋁合金或不銹鋼

鋁合金或不銹鋼

鋁合金或不銹鋼

防爆等級

ExdIIBT6或ExiaIICT4

ExdIIBT6或ExiaIICT4

ExdIIBT6或ExiaIICT4

防護等級

IP65

IP65

IP65

整機功耗

< 1W

< 1W

< 1W

儀表通經

DN25～DN300

DN25～DN300

DN25～DN300

安裝方式

法蘭安裝

法蘭安裝

法蘭安裝

介質溫度

-20℃～80℃

-20℃～80℃

-20℃～80℃

環境溫度

-30℃～60℃

-30℃～60℃

-30℃～60℃

技術參數:

執行標準

封閉式管道中氣體流量的測量—氣體渦輪流量計（GB/T8940-2003）

儀表口徑及連接方式

20、25、32、40、50、65、80、100、125、150、200、250、300采用法蘭連接
25、40、50可采用螺紋連接

精度等級

±1.5%R（±1%R需特制）*

量程比

1:10 ；1:20 ；1:30

儀表材質

表體：304不銹鋼或鑄鋁
葉輪：防腐ABS或優質鋁合金
轉換器：鑄鋁

使用條件

介質溫度：-20℃～+80℃
環境溫度：-30℃～+60℃
相對濕度：5%～90%
大氣壓力：86Kpa～106Kpa



工作電源

A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等
B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0V～3.0V時均可正常工作。
當電壓低于2.0時出現欠壓指示

整機耗能

外電源：< 1W
內電源:平均功耗≤ 1W,可連續使用三年以上。

信號輸出功能

脈沖信號、4-20mA電流信號、控制信號

通訊輸出功能

RS485通訊

實時記錄功能⑤

起停記錄、日記錄、定時間間隔記錄

信號接線口

內螺紋M20×1.5或其他

防爆等級

ExdⅡBT6或ExiaⅡCT4

防護等級

IP65

測量范圍及工作壓力:

公稱通徑
（mm）

型號

標準量程
（m3/h)

擴展量程
（m3/h）

常規耐壓等級
（Mpa）

特制高壓等級
（Mpa）

安裝方式

DN20

CTSLWQ－20

A

2.2-25

B

4-40

1.6

2.5,4.0

法蘭

DN25

CTSLWQ－25

A

2.2-25

B

4-40

1.6

2.5,4.0

法蘭（螺紋）

DN32

CTSLWQ－32

A

5-50

B

6-60

1.6

2.5,4.0

法蘭

DN40

CTSLWQ－40

A

5-50

B

6-60

1.6

2.5,4.0

法蘭（螺紋）

DN50

CTSLWQ－50

A1

6-65

B1

5-70

1.6

2.5,4.0

法蘭

CTSLWQ－50

A2

10-100

B2

8-100

DN65

CTSLWQ－65

A

15-200

B

10-200

1.6

2.5,4.0

法蘭

DN80

CTSLWQ－80

A1

13-250

B

10-160

1.6

2.5,4.0

法蘭

CTSLWQ－80

A2

20-400

法蘭

DN100

CTSLWQ－100

A1

20-400

B

13-250

1.6

2.5

法蘭

CTSLWQ－100

A2

32-650

法蘭

DN125

CTSLWQ－125

1

25-700

B

20-800

1.6

2.5

法蘭

DN150

CTSLWQ－150

A1

32-650

B

80-1600

1.6

2.5

法蘭

CTSLWQ－150

A2

50-1000

法蘭

DN200

CTSLWQ－200

A1

80-1600

B

50-1000

1.6

______

法蘭

CTSLWQ－200

A2

130-2500

法蘭

DN250

CTSLWQ－250

A1

130-2500

B

80-1600

1.6

______

法蘭

CTSLWQ－250

A2

200-4000

法蘭

DN300

CTSLWQ－300

1

200-4000

B1

130-2500

1.6

______

法蘭

B2

320-6500

1.6

氣體渦輪流量計型譜規格及說明:

型譜規格

說明



CTSLW



渦輪流量計

介質



S



水



Q



氣



Y



油

介質壓力



1



低壓和常壓≤2.5MPa



2



中壓≤6.4MPa



3



高壓≤32MPa

介質溫度



1



常溫-20℃~55℃



2



中溫-20℃~120℃



3



高溫-20℃~180℃

防爆等級



1



普通型



2



隔爆型



3



本安型

輸出方式



0



無輸出



1



頻率輸出



2



4-20mA輸出



3



1~5V輸出

顯示方式



0



無顯示



1



就地顯示

口徑



-010

Φ10



-015

Φ15



-025

Φ25



…

…



-200

Φ200

氣體渦輪流量計現場安裝圖：
