CTSLDG管道式電磁流量計 您所在的位置：首頁 > 產品中心 > CTSLDG管道式電磁流量計

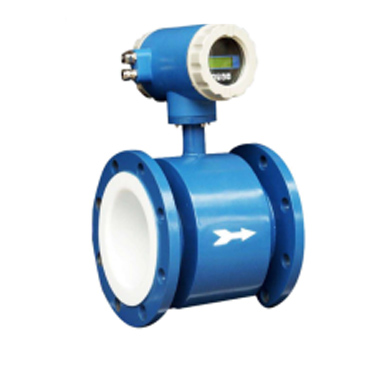

CTSLDG管道式電磁流量計 [ 2019-6-19]　[ 打印此文章 ]


產品簡介:
CTSLDG分體（一體）式電磁流量計由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作的，用來測量導電率大于5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量。
測量介質：
典型應用：酸、堿、海水等具有強腐蝕性、或含油雜質的導電液體
水 行 業：生活用水、自來水、工業用水、原水、井水、城市污水、海水等
酸    類：鹽酸、硫酸、磷酸、氫氟酸或混合酸等酸溶液
堿    類：氫氧化鈉、氫氧化鉀、氫氧化鋇、氫氧化銨等堿溶液
固液兩相混合：紙漿、礦漿、泥漿、水煤漿等各類漿液
儀表結構：根據轉換器和傳感器連接形式，電磁流量計通常被叫做一體式（一體化）電磁流量計、分體式電磁流量計。
連接方式：電磁流量計根據和管道的連接形式，被叫做管道式電磁流量計、插入式電磁流量計，如果是管道式連接，連接方式又被稱為法蘭型
          （法蘭式）電磁流量計、卡箍連接電磁流量計、夾持式電磁流量計。
襯里材質：電磁流量計的襯里材質主要有橡膠襯里、四氟襯里，被叫做橡膠襯里電磁流量計、四氟襯里電磁流量計等。
電極材質：電磁流量計的電極材質有316L、 哈氏合金、鈦電極、鉭電極、鉑電極、碳化鎢。
應用領域：石油 、化工 、冶金、輕紡、造紙 、環保 、食品等工業部門及市政管理、水利建設 、供暖供熱工程、河流疏浚等領域。
    流量計通常會以介質+流量計、介質+電磁流量計、應用場合、耐壓等級、防腐等等其他特殊要求來命名，如工業用水（電磁流量計）流量計、自來水流量計、冷卻水流量計、消防水流量計、、飲用水流量計、空調水流量計、循環水流量計、污水（處理）電磁流量計、硫酸電磁流量計、氫氧化鈉流量計、水煤漿流量計、衛生型電磁流量計、供暖（供熱）用流量計、高壓型電磁流量計、防腐型電磁流量計、電池供電型電磁流量計、潛水型電磁流量計、防爆型電磁流量計、高溫水電磁流量計、高精度電磁流量計、液體流量計、水流量計等。

?產品分類:

產品圖片

轉換器形式

一體式

分體式

電池供電型

執行標準

JB/T9248-1999

JB/T9248-1999

JB/T9248-1999

精度等級

0.5級

0.5級

0.5級

介質電導率

> 5μs/cm

> 5μs/cm

> 5μs/cm

可測最低流速

0.1米/秒

0.1米/秒

0.1米/秒

可測最高流速

15米/秒

15米/秒

15米/秒

量程比

1:20，可訂制

1:20，可訂制

1:20，可訂制

顯示器

標配

標配

標配

信號輸出

脈沖或4-20mA

脈沖或4-20mA

可選

供電電源

220VAC或+24VDC

220VAC或+24VDC

鋰電池

通訊接口

可選RS485

可選RS485

可選RS485

通訊協議

MODBUS、HART、Profibus等

MODBUS、HART、Profibus等

MODBUS、HART、Profibus等

防爆等級

Exd[ia]qIICT5

Exd[ia]qIICT5

Exd[ia]qIICT5

防護等級

IP65，可選IP68

IP65，可選IP68

IP65，可選IP68

儀表通經

DN6～DN2000

DN6～DN2000

DN6～DN2000

安裝方式

法蘭安裝，可選法蘭夾持

法蘭安裝，可選法蘭夾持

法蘭安裝，可選法蘭夾持

公稱壓力

1.6MPa或訂制

1.6MPa或訂制

1.6MPa或訂制

介質溫度

<180℃

<180℃

<180℃

環境溫度

-30℃～60℃

-30℃～60℃

-30℃～60℃

?技術參數:

執行標準

電磁流量計（JJG1033-2007）

公稱通經（mm）
（特殊規格可定制）

管道式四氟襯里：DN4-DN600

管道式橡膠襯里：DN40-DN2000

流動方向

正，反，凈流量

量程比

1:20

重復性誤差

測量值的±0.1%

精度等級

0.5級，1.0級

被測介質溫度

常規橡膠襯里：-20～+60℃

高溫橡膠襯里：-20～+90℃

聚四氟乙烯襯里：-30～+120℃

高溫型四氟襯里：-20～+160℃

額定工作壓力
（高壓可定制）

DN10～DN250≤1.6MPa

DN300～DN700≤1.0MPa

DN800以上≤.06MPa

流速范圍

0.1-15m/s

電導率范圍

被測流體電導率≥5μs/cm

信號輸出

4～20mA（負載電阻0～750Ω），脈沖/頻率，控制電平

通訊輸出

RS485，MODBUS協議，HART協議，Profibus-DP協議

供電電源

220VAC,允差15%或24VDC,紋波≤5%

要求直管段長度

上游≥5DN，下游≥3DN

連接方式

流量計與配管之間均采用法蘭連接，法蘭符合國際：GB/T9113.1-2000

防爆等級

Exd[ia]iaqIICT5

防護等級

IP65，特殊訂制最高可達IP68

環境溫度

-25～+60℃

相對濕度

5%～95%

消耗總功率

小于20W

?測量范圍:



0.5

1

2

3

4

5

6

7

8

9

10

10

0.14

0.28

0.57

0.85

1.1

1.4

1.7

2.

2.3

2.5

2.8

15

0.32

0.64

.3

1.9

2.5

3.2

3.8

4.5

5.1

5.7

6.3

20

0.57

1.1

2.3

3.4

4.5

5.7

6.8

7.9

9.0

10

11

25

0.88

1.8

3.5

5.3

7.1

8.8

11

12

14

16

17.6

32

1.4

2.9

5.8

8.7

12

14

17

20

23

26

28.9

40

2.3

4.5

9.0

14

18

23

27

32

36

41

45.2

50

3.5

7.1

14

21

28

35

42

49

57

64

70

65

6.0

12

24

36

48

60

72

84

96

107

119

80

9.0

18

36

54

72

90

109

127

145

163

180

100

14

28

57

85

113

141

170

198

226

254

282

125

22

44

88

132

177

221

265

309

353

397

441

150

32

64

127

191

254

318

382

445

509

572

636

200

57

113

226

339

452

565

678

791

904

1017

1131

250

88

177

353

530

707

883

1060

1236

1413

1590

1767

300

127

254

509

763

1017

1272

1526

1780

2035

2289

2545

350

173

346

692

1039

1385

1731

2077

2423

2769

3116

3464

400

226

452

904

1356

1809

2261

2713

3165

3617

4069

4523

450

286

572

1145

1717

2289

2861

3434

4006

4578

5150

5725

500

353

707

1413

2120

2826

3533

4239

4946

5652

6359

7069

600

509

1017

2035

3052

4069

5087

6104

7122

8139

9156

10180

700

692

1385

2769

4154

5539

6924

8308

9693

11078

12463

13847

800

904

1809

3617

5426

7235

9043

10852

12660

14469

16278

18086

900

1145

2289

4578

6867

9156

11445

13734

16023

18312

20602

22891

1000

1413

2826

5652

8478

11304

14130

16956

19782

22608

25434

28260

1200

2035

4069

8139

12208

16278

20347

24417

28486

32556

36625

40694

1400

2769

5539

11078

16617

22156

27695

33234

38773

44312

49851

55390

1600

3617

7235

14469

21704

28938

36173

43407

50642

57876

65111

72346

1800

4578

9156

18312

27469

36625

45781

54937

64094

73250

82406

91562

2000

5652

11304

22608

33912

45216

56520

67824

79128

90432

101736

113040

三、電磁流量計選型：

型號


口徑





CTSLDG

15~2600








代號


電極材料





K1


316L


K2


HB


K3


HC


K4


鈦


K5


鉭


K6


鉑合金


K7


不銹鋼涂覆碳化鎢





代號


內襯材料





C1


聚四氟乙烯F4


C2

聚全氟乙丙烯F46

C3

聚氟合乙烯FS



聚錄丁橡膠

C5

聚氨脂橡膠



代號

功能

E1

0.3級

E2


0.5級

E3


1級

F1

4－20Madc,負載≤750Ω

F2

0-3khz,5v有源，可變脈寬，輸出高端有效頻率

F3

RS485接口

T1

常溫型

T2


高溫型

T3


超高溫型

P1

1．0MPa

P2

1．6MPa

P3


4．0MPa

P4


16MPa

D1

220VAC±10％

D2

24VDC±10％

J1

一體型結構

J2

分體型結構

J3

防爆一體型結構

電磁流量計安裝注意事項
新的電磁流量計系統還將利用先進的線性化技術,使他們能夠輸出“實時”修正k系數流動數據在7.5毫秒的精度±0.1%的閱讀可重復的流量計的范圍。在傳統線性化技術不完善的情況下，電磁流量計低流量范圍內的數字分辨率可以提高到100:1。

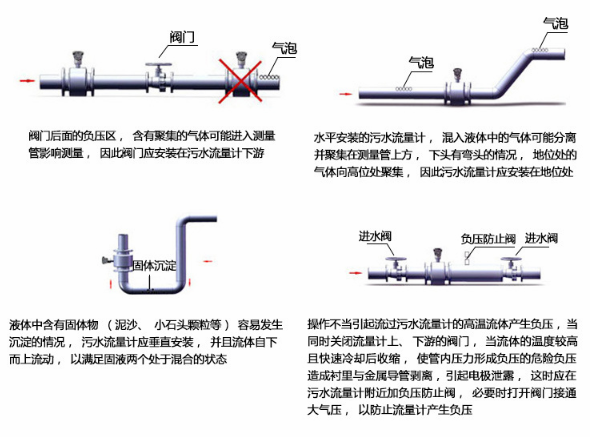

電磁流量計現場安裝圖
