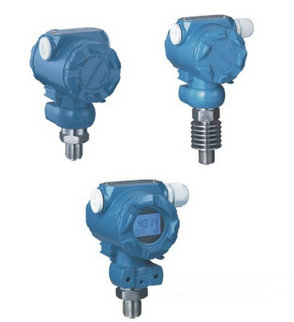

CTS615工業型壓力變送器 [ 2019-6-13] [ 打印此文章 ]
CTS615系列工業型壓力變送器采用指針顯示或3位半液晶顯示(LCD)，利于現場直接顯示被測壓力值。性能穩定可靠，安裝方便，廣泛適用于石油、化工、鋼鐵、電力、水文地質等工業過程壓力、液位的測量和控制。在產品使用上可對零點及量程進行調節及進行零點調整，具有抗過壓、過流、反向保護等功能。
產品特點
● 采用國外技術 ● 高性價比、高穩定性、高靈敏度
● 0～-0.1MPa至0～250MPa ● 多種量程選擇、用戶調試方便
● 壓力類型：表壓、絕壓、真空 ● 準確度；1.0級、0.5級、0.25級
● 需現場觀測、調校的各種工業環境 ● 采用激光打標,確保產品之可溯源性
產品應用
> 液壓及氣動控制系統
> 液位測量與控制
> 石化、環保、空氣壓縮
> 電站運行巡檢、機車制動系統
> 熱電機組
> 輕工、機械、冶金
> 樓宇自控、恒壓供水
> 其他自動控制檢測系統
> 工業過程檢測與控制
> 實驗室壓力校驗
> 殼體設計：變送器殼體為鋁合金材料全密封結構，用于電路板、顯示屏和接線端子板安裝
> 防爆標志：隔爆型 dIICT6 本安型 iaIICT4
產品性能
|
測量范圍 |
-100KPa~0~5KPa…100MPa |
|
過載能力 |
2倍滿量程壓力(其中100MPa的產品過壓為1.1倍滿量程壓力) |
|
壓力類型 |
表壓或絕壓 |
|
測量介質 |
與316不銹鋼兼容的氣體或液體 |
|
綜合精度 |
±0.1%FS |
±0.25%FS |
±0.4%FS |
||
|
長期穩定性 |
典型：±0.1%FS |
最大：±0.2%FS |
|||
|
零點溫度漂移 |
典型：±0.02%FS/℃ |
最大：±0.05%FS/℃ |
|||
|
靈敏度溫度漂移 |
典型：±0.02%FS/℃ |
最大：0.05%FS/℃ |
|||
|
工作溫度 |
-40～ 125℃ |
||||
|
補償溫度 |
-20 ～ 80℃ |
||||
|
供電范圍 |
12~36VDC（一般24VDC） |
|
信號輸出 |
4~20mA / 1~5VDC / 0~5VDC / 0.5~4.5VDC |
|
負載電阻 |
≤(U-12)/0.02 Ω |
|
外殼防護 |
IP65 |
|
安全防爆 |
Ex iaⅡ CT5 |
|
重量 |
約0.5公斤 |
|
振動誤差 |
≤±0.01%FS(X、Y、Z軸，200Hz/g) |
|
分辨率 |
無限小（理論），1/100000（通常） |
|
響應時間 |
≤2 ms |
|
信號線連接孔 |
電纜孔為 φ8 |
|
CTS615 |
工業型壓力變送器 |
||||||
|
|
代 號 |
壓力類型 |
|||||
|
|
G |
表壓（可不標） |
|||||
|
|
A |
絕壓 |
|||||
|
|
量 程 |
測量范圍 |
|||||
|
|
（ 0~ X Kpa或Mpa） |
||||||
|
|
|
代 號 |
綜合精度（線性+重復性+遲滯） |
||||
|
|
1 |
±0.4%FS |
|||||
|
|
2 |
±0.25%FS |
|||||
|
|
3 |
±0.1%FS |
|||||
|
|
代 號 |
信 號 輸 出 |
|||||
|
|
A1 |
4~20mA |
|||||
|
|
V1 |
1~5V DC |
|||||
|
|
V2 |
0~5V DC |
|||||
|
|
V3 |
0.5~4.5V DC |
|||||
|
|
S |
4~20mA,HART協議(標準智能型) |
|||||
|
|
代 號 |
附加功能 |
|||||
|
|
F1 |
M20x1.5 外螺紋 |
|||||
|
|
F2 |
G1/4外螺紋 |
|||||
|
|
F0 |
特殊 |
|||||
|
|
L1 |
指針表(0~100%)顯示 |
|||||
|
|
L2 |
31/2LCD顯示 |
|||||
|
|
L3 |
31/2LED顯示 |
|||||
|
|
P |
齊平膜型 |
|||||
|
|
E |
本安防爆型Ex iaIICT5 |
|||||
|
|
|
||||||
|
CTS615（0~100KPa） —1 —A1 —F1 —L2 工業型壓力變送器 |
|||||||
1. 被測介質應與產品接觸的材料相兼容，
2. 選型附加功能代號“E” 本安防爆型Ex iaIICT5，須經安全柵供電。
3. 其它特殊要求，敬請與本公司商洽，并在訂單中注明。

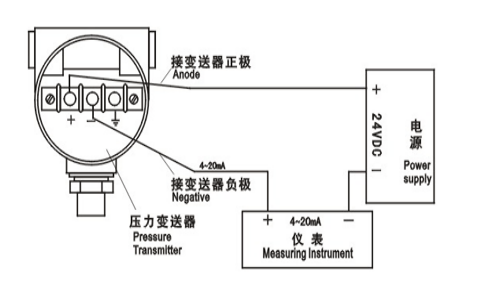

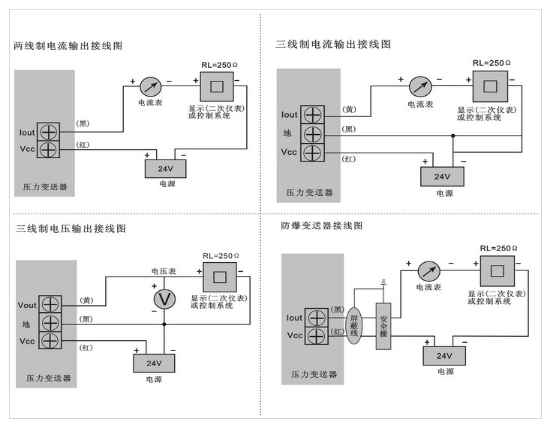

電氣接線圖：

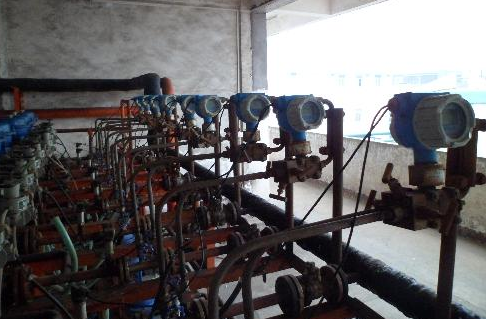

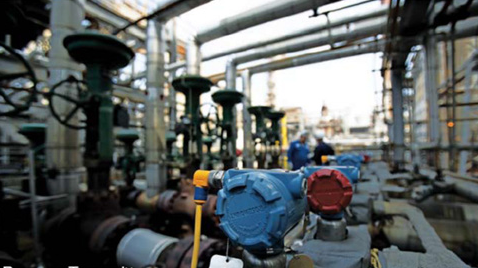

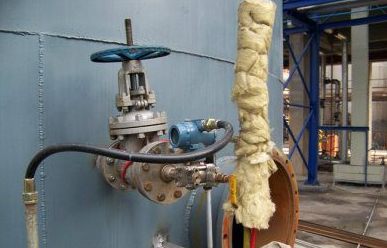

工程案例現場圖一：
工程案例現場圖二：
工程案例現場圖三：
工程案例現場圖四：
工程案例現場圖五：

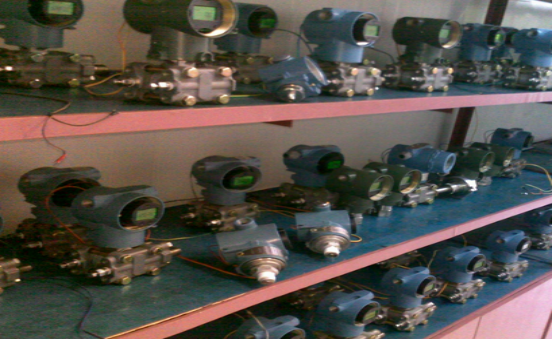

CTS615成品庫老化一角：
