CTS3051/3351智能壓力變送器 [ 2021-4-19] [ 打印此文章 ]

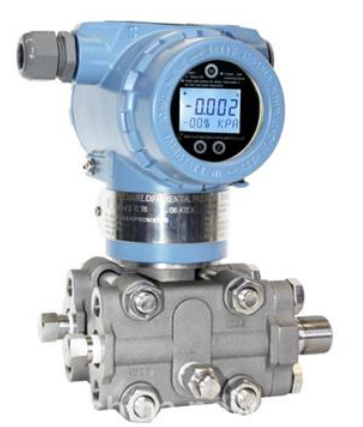

1、CTS3051差壓變送器 壓力變送器概述
CTS3051差壓/壓力變送器，采用國外先進技術生產的高精度小型化智能電容式差壓傳感器，在轉換原理上利用數字化補償技術對溫度、靜壓進行補償， 提高了測量精度，降低了溫度漂移。3051差壓/壓力變送器配用節流裝置可以檢測液體氣體和蒸汽的流量，也可以直接用來檢測差壓、表壓、 絕壓以及開口或密閉容器內液體的液位。 該系列品種豐富，可實現自微差壓到大差壓、從低壓力到高壓力、絕對壓力、高靜壓的測量，將所測壓力信號轉換成標準的 4-20mA DC信號輸出。 現已廣泛應用于石油、化工、冶金、電力、造紙、醫藥、紡織環保等行業的差壓、壓力等過程參數的測量。
2、CTS3051差壓變送器 壓力變送器主要功能特點及其適用領域
主要功能特點 適用領域
◆ 配節流裝置可以檢測液體、氣體、蒸汽的流量 ◆ 天然氣、石油、石化、煤礦開采、煤氣傳輸
◆ 可以直接檢測差壓、表壓、絕壓，以及開口或密閉容器內液體液位 ◆ 化工、冶金、陶瓷、電力、紡織、造紙、化纖、橡膠等工業部門
◆ 將所測壓力信號轉換成4-20mADC信號，供給PLC及二次儀表 ◆ 科學實驗、軍工等領域，環保、污水處理廠、水利檢測等部門
◆ 利用數字化補償技術對溫度、靜壓進行補償，提高了測量精度 ◆ 食品、制藥、自來水廠、水產養殖、農業灌溉、畜牧業等
◆ 高測量精度可達±0.1%FS，特殊可定做±0.075%FS ◆ 機械、建材、鐵路交通、造船、航空航天等重工業，智能建筑

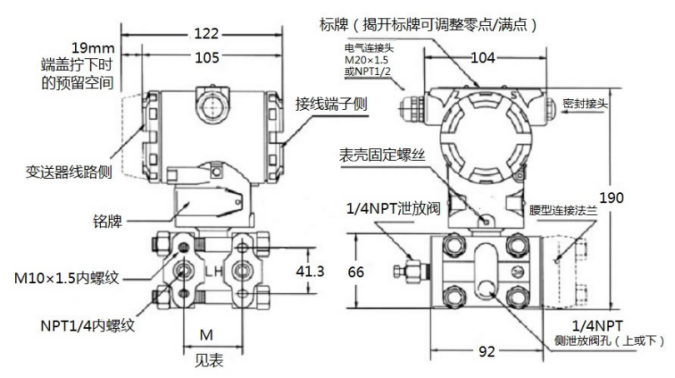

3、CTS3051差壓變送器 壓力變送器尺寸圖
5、CTS3051差壓變送器 壓力變送器技術選型：
|
CTS3051/3351 |
智能電容式差壓 壓差 壓力變送器 |
||||||||
|
|
代碼 |
變送器名稱 |
|||||||
|
DR |
微差壓變送器 |
||||||||
|
DP |
差壓變送器/差壓流量變送器 |
||||||||
|
HP |
高靜壓差壓變送器/高靜壓差壓流量變送器 |
||||||||
|
AP |
絕對壓力變送器 |
||||||||
|
TG |
直接安裝型壓力變送器 |
||||||||
|
GP |
壓力變送器 |
||||||||
|
|
代碼 |
|
|
||||||
|
1 |
|
|
|||||||
|
2 |
|
|
|||||||
|
3 |
|
|
|||||||
|
4 |
|
|
|||||||
|
4D |
|
|
|||||||
|
5 |
|
|
|||||||
|
5D |
|
|
|||||||
|
6 |
|
|
|||||||
|
6D |
|
|
|||||||
|
7 |
|
|
|||||||
|
8 |
|
|
|||||||
|
9 |
|
|
|||||||
|
0 |
|
|
|||||||
|
|
代碼 |
輸出信號 |
|||||||
|
E |
4-20 mA DC |
||||||||
|
F |
4-20 mA DC(微差壓專用) |
||||||||
|
J |
4-20 mA DC(為輸入壓力的平方根，流量變送器專用) |
||||||||
|
S |
4-20 mA DC + HART信號 |
||||||||
|
|
代碼 |
法蘭接頭 |
排氣/排液閥 |
隔離膜片 |
填充液 |
||||
|
22 |
316不銹鋼 |
316不銹鋼 |
316不銹鋼 |
硅油 |
|||||
|
23 |
316不銹鋼 |
316不銹鋼 |
哈氏合金C |
硅油 |
|||||
|
24 |
316不銹鋼 |
316不銹鋼 |
蒙乃爾 |
硅油 |
|||||
|
25 |
316不銹鋼 |
316不銹鋼 |
鉭 |
硅油 |
|||||
|
33 |
哈氏合金C |
哈氏合金C |
哈氏合金C |
硅油 |
|||||
|
35 |
哈氏合金C |
哈氏合金C |
鉭 |
硅油 |
|||||
|
44 |
蒙乃爾 |
蒙乃爾 |
蒙乃爾 |
硅油 |
|||||
|
|
代碼 |
選用件 （不選則不填) |
|||||||
|
M1 |
0～100% 線性指示表 |
||||||||
|
M2 |
0～100% 流量指示表 |
||||||||
|
M3 |
3 1/2 LCD 數字線性顯示表 |
||||||||
|
M4 |
智能表顯示器 |
||||||||
|
B1 |
管裝彎支架 |
||||||||
|
B2 |
板裝彎支架 |
||||||||
|
B3 |
管裝平支架 |
||||||||
|
D1 |
泄放閥在壓力室側面的上部 |
||||||||
|
D2 |
泄放閥在壓力室側面的下部 |
||||||||
|
N |
1/2-14NPT 錐管陰螺紋接頭 |
||||||||
|
J |
丁字形陽螺紋M20×1.5接頭 |
||||||||
|
d |
隔爆型 dIIBT4 |
||||||||
|
i |
本安型 iaIICT6 |
||||||||
|
|
|||||||||
|
CTS3051/3351 |
DP/GP |
7 |
E |
22 |
M1 |
選型舉例 |
|||
