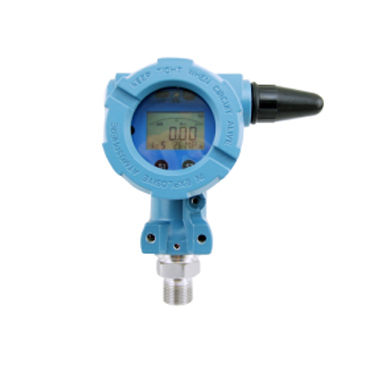

CTS636 無線壓力變送器 [ 2019-6-13]　[ 打印此文章 ]


本一體化壓力變送器屬于油水井無線監控系統的配套產品，適用于石油油水井生產、儲運工藝過程的壓力和溫度監測。采用微功耗無線通訊模式，不需要接線，安裝更為快捷、安全方便，另有配套無線轉接設備，可將諸多無線壓力信號轉換為MODBUS標準信號通過以太網或串行傳輸，能夠方便的接入測控系統，有著廣泛的應用層面。
產品特點
?管道壓力無線測試，典型應用于油田井口壓力監測；
?防爆設計：隔爆鋁殼，電路板系統本質安全；
?防護等級：IP66，全密封防水設計；
?ZigBee通訊，可用手抄器對其配置、測試；
?LCD顯示：-40~75℃寬溫度工作范圍，可顯示壓力數據、電池電壓、無線信道等多種信息；
?安裝方向可調：通過活接或轉接頭接入現場管道閥門，可調節方向；
?38Ah高能量鋰亞電池，超長工作壽命；
?高增益天線，無線傳輸距離達200m以上；
?定制護線套，防止線纜接頭斷裂；
技術指標
1、被測介質：液體、氣體
2、壓力量程：0~60MPa 可定制
3、精度：0.5級
4、過載壓力：150% F.S
5、上報周期：1分~12小時 可設定
6、小數位數：0~3位 可設定
7、信號傳輸：ZigBee無線
8、發射功率：≤40mW
9、通訊距離：≥200m
10、工作電源：3.6V 鋰電池
11、防爆等級：Exib IIC T4 Gb
12、外殼防護：IP66
13、過程接口：客戶定制
14、工作環境溫度：-40~75℃
15、工作環境濕度：≤97% RH
16、產品重量：2000g

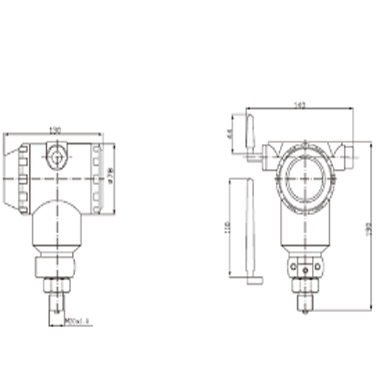

外型結構
顯示說明

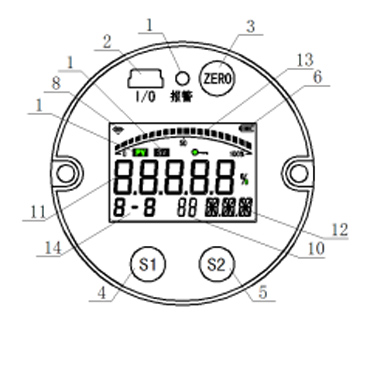

無線一體壓力變送器顯示面板如圖二：
顯示面板各部分說明如下：


安裝方法
1、確定工藝要求的測量范圍與要安裝的變送器量程一致。
2、工藝安裝的接頭螺紋規格必須與變送器配套。
3、管道上安裝壓力變送器，先將管道上的準備安裝壓力變送器的閥門（針型閥或閘閥）關閉，然后有2種安裝方式：(1)將變送器直接旋入閥門的上端口；(2)將活接或轉接頭旋入閥門的上端口，再將變送器旋入活接或轉接頭的上端口，此種安裝方式以增加活接或轉接頭來調節方向。安裝完畢，開啟針型閥閥門確認無滲漏現象，即安裝合格。
參數設置
（一）1、將磁鐵放置在變送器的磁感應區停留6秒鐘，變送器復位并從手抄器上獲取參數。
2、在手抄器上彈出的對話框輸入要設置的無線信道、網絡、組號、編號，按“設置”按鈕保存。
（二）通過電腦軟件進行設置，軟件及操作說明請向我公司索取。
常見故障處理
儀表不能正常工作時，用戶可參考下表進行簡單的檢修，若故障不能排除，請與生產廠家聯系。

售后服務
本產品在用戶完全遵守說明規定要求、使用方法正確、無人為損壞的條件下，保修期為一年。
裝箱清單
