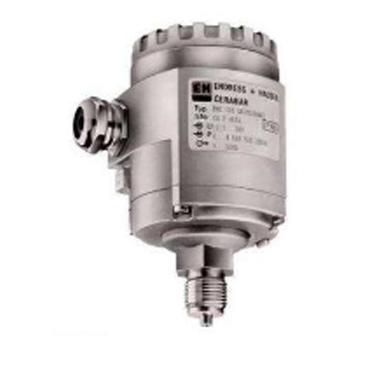

CTS133壓力變送器 [ 2019-6-13] [ 打印此文章 ]
CTS133壓力變送器采用具有國際先進水平的陶瓷電容傳感器，配合高精度電子元件，經嚴格的工藝過程裝配而成。它采用無中介液的干式壓力測量技術、厚膜電子技術、SMT（表面貼裝）技術和PFM信號傳輸技術，充分發揮了陶瓷電容傳感器的技術優勢，使壓力變送器具有優異的技術性能。它抗過載和抗沖擊能力強，穩定性高，并有很高的測量精度。本系列產品具有多種型號，多種量，可廣泛應用于石油、化工、冶金、電力、制藥、食品等許多工業領域。
產品特點
◇ 抗過載和抗沖擊能力強，過壓可達量程的數十倍至百倍。
◇ 采用了進口陶瓷電容傳感器，信號輸出大，綜合精度高且穩定性好。
◇ 由于取消了測量元件的中介液，固溫度漂移小。
◇ 壓力范圍大，從微壓0.5kPa到高壓100MPa，有正負復合壓可選。
◇ 純凈的陶瓷基體不會產生工藝污染，適用于食品、醫藥行業。
◇ 抗干擾能力強，防水、防塵、防震、防爆、防腐。
◇ 本安防爆，防爆等級ExiaIICT5
產品性能
|
測量范圍 |
-100KPa~0~0.5KPa...100MPa |
|
過載能力 |
最大額定壓力值的3～200倍（量程越小過壓倍數越大） |
|
壓力類型 |
表壓、絕壓、正負復合壓 |
|
測量介質 |
腐蝕性液體、氣體和蒸汽（與AL2O3和1Cr18Ni9Ti相容的介質） |
|
綜合精度 |
±0.1%FS |
±0.25%FS |
±0.4%FS |
|
介質溫度 |
-40~125℃ |
||
|
環境溫度 |
-40~85℃ |
||
|
補償溫度 |
-20~80℃ |
||
|
長期穩定性 |
≤±0.1%FS/年 |
||
|
零點溫度漂移 |
≤±0.02%FS/℃ |
||
|
靈敏度溫度漂移 |
≤±0.02%FS/℃ |
||
|
供電范圍 |
12~36VDC（一般24VDC） |
|
|
信號輸出 |
4~20mA / 1~5V DC / 0~5V DC / 0.5~4.5V DC |
|
|
負載電阻 |
≤(U-10)/0.02 Ω |
|
|
響應時間 |
≤2毫秒 |
|
|
結構材料 |
膜片：氧化鋁陶瓷； |
外殼：低銅鑄鋁 |
|
連接材料： 1Cr18Ni9Ti |
密封結構：丁腈橡膠、聚四氟乙烯或氟橡膠 |
|
|
外殼防護 |
IP65 |
|
|
防爆等級 |
Ex iaⅡCT5 |
|
|
CTS628-133 |
陶瓷電容壓力變送器 |
||||||
|
|
壓力類型 |
表壓（G可不標）； 絕壓（A） ；正負復合壓（F） |
|||||
|
|
量 程 |
（ 0~ X KPa或MPa） 測量范圍 |
|||||
|
|
|
代號 |
綜合精度（線性+重復性+遲滯） |
||||
|
|
1 |
±0.5%FS |
|||||
|
|
2 |
±0.25%FS |
|||||
|
|
3 |
±0.1%FS |
|||||
|
|
代 號 |
信 號 輸 出（標準供電電源） |
|||||
|
|
A1 |
4~20mA （12~36V DC） |
|||||
|
|
V1 |
1~5V DC （12~36V DC） |
|||||
|
|
V2 |
0~5V DC （12~36V DC） |
|||||
|
|
V3 |
0.5~4.5V DC （12~36V DC） |
|||||
|
|
代 號 |
附加功能 |
|||||
|
|
F1 |
M20x1.5 外螺紋 |
|||||
|
|
F2 |
G1/4外螺紋 |
|||||
|
|
F0 |
特殊 |
|||||
|
|
B1 |
不銹鋼結構 |
|||||
|
|
B2 |
PMP133鋁合金結構（E+H） |
|||||
|
|
P |
齊平膜型 |
|||||
|
|
E |
本安防爆型Ex iaIICT5 |
|||||
|
|
|
||||||
|
CTS133 G（0~10KPa）—1 —A1 —F1 —E 壓力變送器 |
|||||||
1. 被測介質應與產品接觸的材料相兼容，
2. 選型附加功能代號“E” 本安防爆型Ex iaIICT5，須經安全柵供電。
3. 其它特殊要求，敬請與本公司商洽，并在訂單中注明。
