CTS614高溫型壓力變送器 [ 2019-6-13] [ 打印此文章 ]
產品概述 :
CTS614型高溫壓力變送器選用耐高溫壓力傳感器作為信號測量元件，被測介質壓力經過變送器上的散熱結構傳遞到傳感器上，高精度的信號處理電路位于不銹鋼殼體內，將傳感器輸出信號轉換為標準輸出信號。
整個產品經過了元器件、半成品及成品的嚴格測試及老化篩選，性能穩定可靠，使產品在用于高溫介質的壓力測量時，能長期穩定工作。

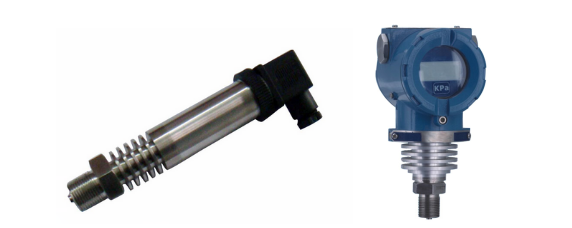

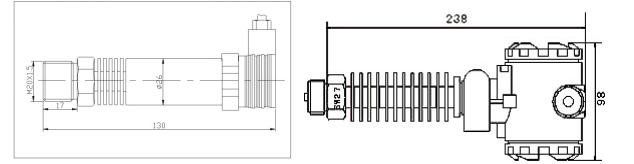

產品外型尺寸：
316L不銹鋼隔離膜片結構
選用進口耐高溫芯片
適用介質溫度范圍寬
抗干擾強、長期穩定性好
直接接觸測量高溫介質，提高壓力響應頻率
提供低壓，中壓，高壓豐富的壓力量程范圍
抗振動、抗沖擊、耐腐蝕
產品性能
|
測量范圍 |
0~10KPa...100MPa |
|
過載能力 |
2倍滿量程壓力(其中100MPa的產品過壓為1.1倍滿量程壓力) |
|
壓力類型 |
表壓或絕壓或密封參考壓力 |
|
測量介質 |
與316不銹鋼兼容的氣體或液體 |
|
綜合精度 |
±0.25%FS |
±0.5%FS |
±1%FS |
|||
|
使用溫區 |
-40°C~+150°C |
-40°C~+200°C |
-55°C~+250°C |
-55°C~+350°C |
||
|
補償溫區 |
-20°C~+130°C |
-20°C~+180°C |
-20°C~+200°C |
0°C~+250°C |
||
|
長期穩定性 |
典型：±0.1%FS/年 |
最大：±0.2%FS/年 |
||||
|
零點溫度漂移 |
典型：±0.02%FS/℃ |
最大：±0.05%FS/℃ |
||||
|
靈敏度溫度漂移 |
典型：±0.02%FS/℃ |
最大：±0.05%FS/℃ |
||||
|
供電范圍 |
12~36VDC（一般24VDC） |
|
信號輸出 |
4~20mA / 1~5V DC / 0~5V DC |
|
負載電阻 |
≤(U-12)/0.02 Ω |
|
響應時間 |
≤3 ms |
|
熱遲滯 |
±0.1%（典型） |
|
外殼防護 |
插頭型（IP65）； 電纜型（IP67） |
|
安全防爆 |
Ex iaⅡ CT5 |
產品選型：
|
CTS614 |
高溫壓力變送器 |
|||||||
|
|
壓力類型 |
表壓（G可不標）； 絕壓（A） |
||||||
|
|
量 程 |
測量范圍 |
||||||
|
|
（0~ X KPa或MPa） |
|||||||
|
|
|
代號 |
使用溫度范圍 |
|||||
|
|
C1 |
-40°C~+150°C |
||||||
|
|
C2 |
-40°C~+200°C |
||||||
|
|
C3 |
-55°C~+250°C |
||||||
|
|
C4 |
-55°C~+350°C |
||||||
|
|
C5 |
0°C~+800°C(高溫水冷) |
||||||
|
|
代號 |
綜合精度（線性+重復性+遲滯） |
||||||
|
|
0 |
±0.1%FS |
||||||
|
|
1 |
±0.5%FS |
||||||
|
|
2 |
±0.25%FS |
||||||
|
|
代號 |
信 號 輸 出（標準供電電源） |
||||||
|
|
A1 |
4~20mA （12~36V DC） |
||||||
|
|
V1 |
1~5V DC （12~36V DC） |
||||||
|
|
V2 |
0~5V DC （12~36V DC） |
||||||
|
|
代號 |
附加功能 |
||||||
|
|
F1 |
M20x1.5 外螺紋 |
||||||
|
|
F2 |
G1/4外螺紋 |
||||||
|
|
F0 |
特殊（帶表頭LCD顯示） |
||||||
|
|
W1 |
電纜型（IP67，2m） |
||||||
|
|
W2 |
插座型（IP65，DIN43650） |
||||||
|
|
P |
齊平膜型 |
||||||
|
|
E |
本安防爆型Ex iaIICT5 |
||||||
|
|
|
|||||||
|
CTS614（0~10MPa）—C1 —1 —A1 —F1 —W1 —E 高溫壓力變送器 |
||||||||
1. 產品的使用溫度范圍可分選五項（C1、C2、C3、C4、C5），用戶可根據工礦要求確定最適合的使用溫度范圍，使其產品選型更經濟。
2. 選型附加功能代號“E” 本安防爆型Ex iaIICT5，須經安全柵供電。
3. 其它特殊要求，敬請與本公司商洽，并在訂單中注明。

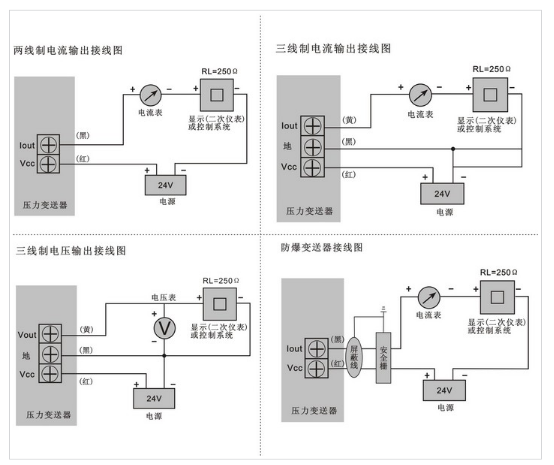

電氣接線圖：

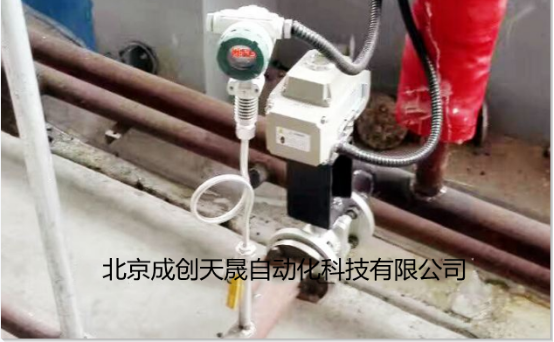

現場安裝工程圖例：
