CTS7104靜態扭矩傳感器 [ 2020-6-8] [ 打印此文章 ]

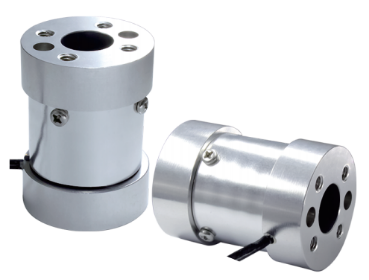

CTS7104 靜態扭矩傳感器
特點：
·防護等級
·用于靜態非連續旋轉
·可非標定制
·抗干擾信號穩定
·優質合金鋼
·廣泛應用于試驗機、扭力扳手、轉向機
電動執行器、閥門、變速器的靜載扭矩
液壓等靜止扭矩測試系統中。
|
技術指標 |
||
|
額定量程 |
N.m |
0-150 |
|
輸出靈敏度 |
mV/V |
2.0 |
|
零點輸出 |
%F.S. |
±2 |
|
非線性 |
%F.S. |
0.05 |
|
滯后 |
%F.S. |
0.05 |
|
重復性 |
%F.S. |
0.05 |
|
蠕變（30分鐘） |
%F.S. |
0.05 |
|
溫度靈敏度漂移 |
%F.S./10℃ |
0.05 |
|
零點溫度漂移 |
%F.S./10℃ |
0.05 |
|
響應頻率 |
Hz |
1k |
|
材質 |
|
鋁合金/42CrMoA |
|
阻抗 |
Ω |
350 |
|
絕緣電阻 |
MΩ/100V DC |
≥5000 |
|
使用電壓 |
V |
5-15 |
|
工作溫度范圍 |
℃ |
-20-80 |
|
安全過載 |
%R.C. |
150 |
|
極限過載 |
%R.C. |
200 |
|
電纜線規格 |
m |
Φ3*2m |
|
線纜極限拉力 |
N |
98 |
|
TEDS |
|
可選 |
1) 可提供高溫傳感器，最高工作溫度為150℃。
2) 可提供高阻抗傳感器，輸出阻抗1000Ω。
3）可配套外置式放大器輸出信號4~20mA,0~±5V,0~±10V等，12~24Vdc供電，客戶可以根據不同場合選擇。
|

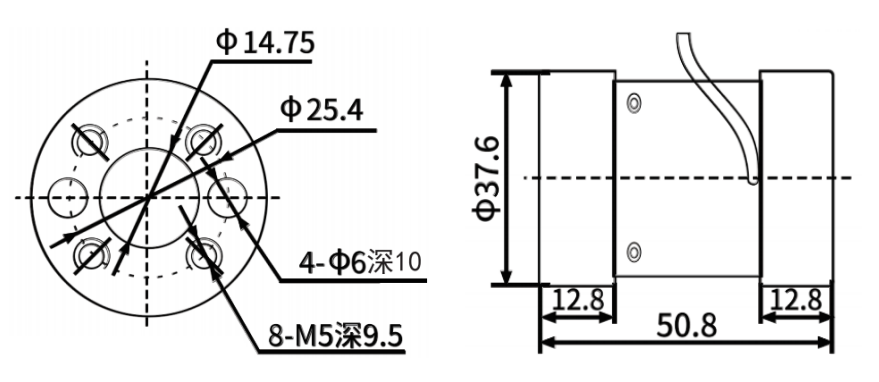

產品尺寸圖 |
|
|
單位： |
mm |
|
量程（N.m） |
1 |
2 |
3 |
5 |
6 |
10 |
20 |
30 |
50 |
100 |
150 |
|

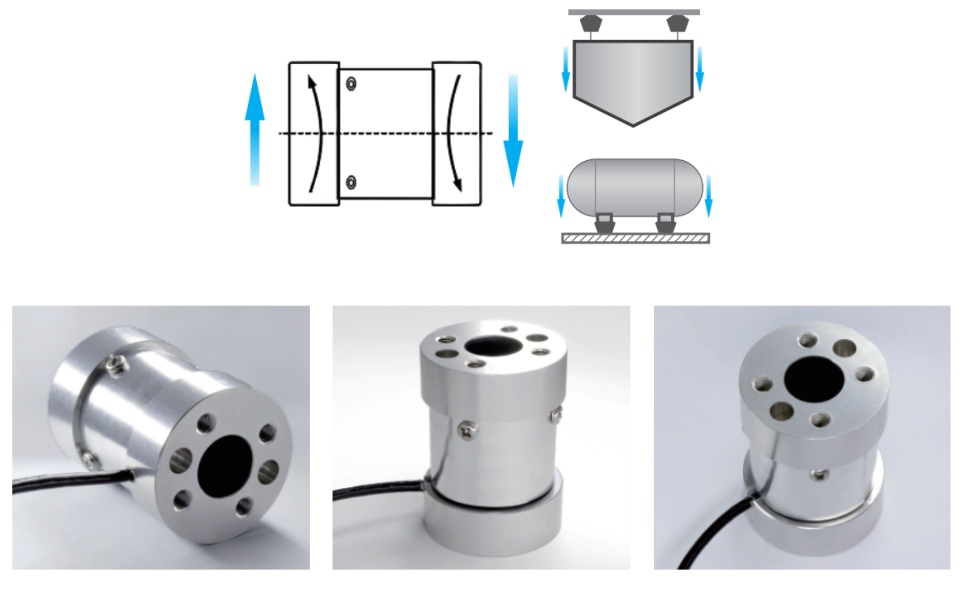

受力圖 |
