CTS7107靜態扭矩傳感器 您所在的位置:首頁 > 產品中心 > CTS7107靜態扭矩傳感器

CTS7107靜態扭矩傳感器 [ 2019-6-8] [ 打印此文章 ]

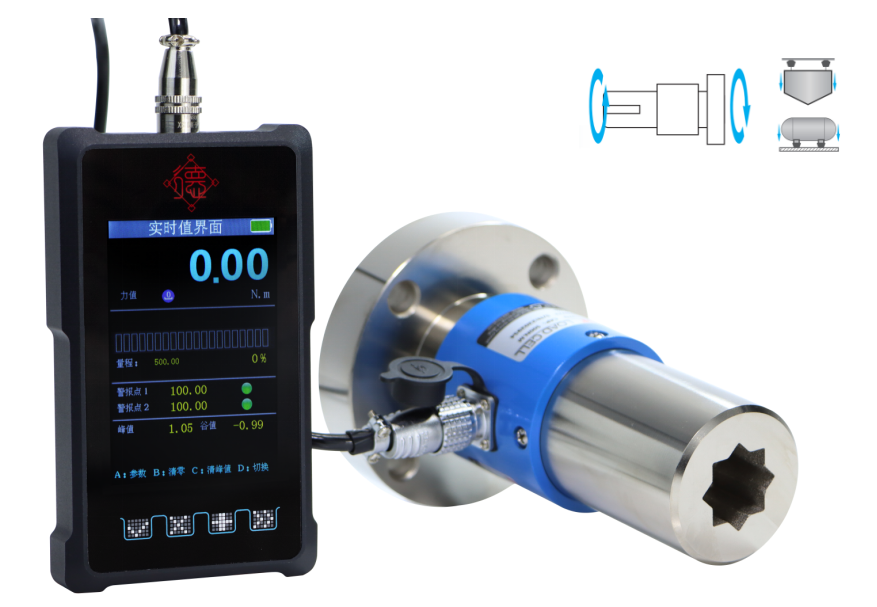

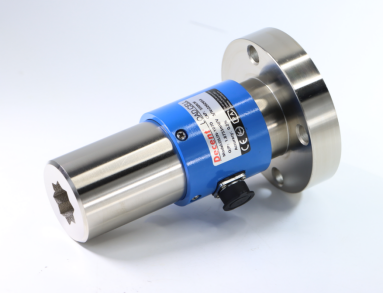

CTS7107  靜態扭矩傳感器





特點:

·防護等級

·用于靜態非連續旋轉

·可非標定制

·抗干擾信號穩定

·優質合金鋼

·廣泛應用于試驗機、扭力扳手、轉向機

電動執行器、閥門、變速器的靜載扭矩

液壓等靜止扭矩測試系統中。


技術指標

額定量程

N.m

0-1000

輸出靈敏度

mV/V

1.0-2.0

零點輸出

%F.S.

±1

非線性

%F.S.

0.1

滯后

%F.S.

0.5

重復性

%F.S.

0.3

蠕變(30分鐘)

%F.S.

0.1

溫度靈敏度漂移

%F.S./10℃

0.1

零點溫度漂移

%F.S./10℃

0.1

響應頻率

Hz

1k

材質



不銹鋼/42CrMoA

阻抗

Ω

350±5/700±5

絕緣電阻

MΩ/100V DC

≥5000

使用電壓

V

5-15

工作溫度范圍

-20-80

安全過載

%R.C.

120

極限過載

%R.C.

150

電纜線規格

m

Φ5*3m

線纜極限拉力

N

98

TEDS



可選



1) 可提供高溫傳感器,最高工作溫度為150℃。

2) 可提供高阻抗傳感器,輸出阻抗1000Ω。

3) 可配套外置式放大器輸出信號4~20mA,0~±5V,0~±10V等,12~24Vdc供電,客戶可以根據不同場合選擇。

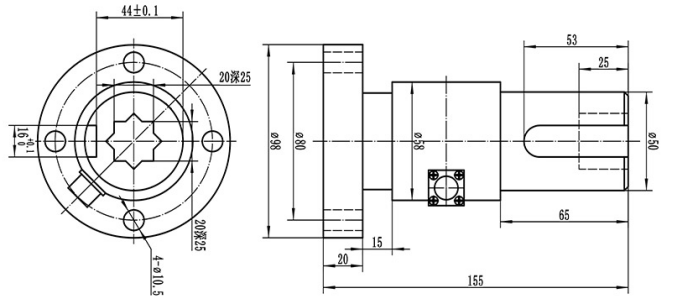

產品尺寸圖

單位:

mm





量程(N.m)

10

20

30

50

100

200

300

500

1000









受力圖
