CTS7206動態扭矩傳感器 [ 2019-6-8] [ 打印此文章 ]

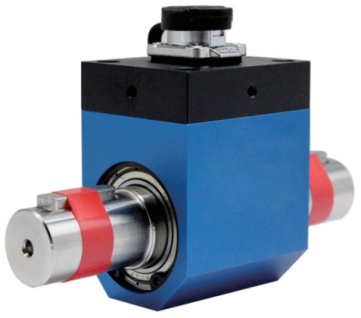

CTS7206 動態扭矩傳感器
特點：
·可測量靜止扭矩,與旋轉轉矩
·精度高，性能穩定可靠
·可高速長時間運轉
·輸出正反轉扭矩信號
·兩端均為鍵連接
·最高轉速不超過3000轉/分鐘
|
技術指標 |
||
|
量程 |
N.m |
800 |
|
轉速范圍 |
Rpm |
≤3000 |
|
零點輸出 |
%F.S. |
±0.5 |
|
非線性 |
%F.S. |
0.1 |
|
滯后 |
%F.S. |
0.5 |
|
重復性 |
%F.S. |
0.05 |
|
蠕變(30分鐘) |
%F.S. |
0.05 |
|
溫度靈敏度漂移 |
%F.S./10℃ |
0.05 |
|
零點溫度漂移 |
%F.S./10℃ |
0.05 |
|
響應時間 |
ms(50%反應) |
1.0 |
|
響應頻率 |
kHz |
1 |
|
最大扭轉角 |
|
2.60x10rad(0.149°) |
|
慣性力矩 |
kgcm |
0.38 |
|
轉子振動固有頻率 |
kHz |
19.4 |
|
扭力常數 |
Nm/rad |
3.85x10 |
|
材質 |
|
不銹鋼 |
|
年穩定性 |
/年 |
0.3% |
|
阻抗 |
Ω |
700 |
|
絕緣電阻 |
MΩ/100V DC |
>5000 |
|
使用電壓 |
V DC |
5-15 |
|
使用電流 |
mA |
0.2 |
|
消耗電流 |
mA |
<150 |
|
工作環境 |
|
-10-50℃ 0-85%RH |
|
安全過載 |
|
150% |
|
電纜線規格 |
|
φ5x3m |
|
線纜極限拉力 |
N |
98 |
1) 可提供高溫傳感器，最高工作溫度為150℃。
2) 可提供高阻抗傳感器，輸出阻抗1000Ω。
3) 可配套外置式放大器輸出信號4~20mA,0~±5V,0~±10V等，12~24Vdc供電，客戶可以根據不同場合選擇。
|

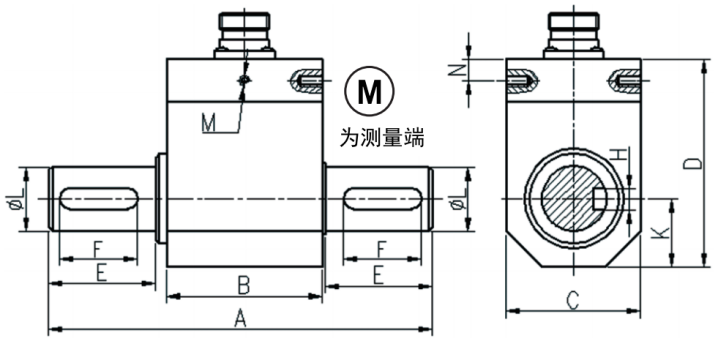

產品尺寸圖 |
|
|
單位： |
mm |
|
量程（N.m） |
A |
ΦL |
B |
C |
D |
E |
F |
K |
N |
M |
H |
|
5/10/20/30/50/100 |
108 |
18 |
44 |
38 |
58 |
30 |
22 |
19 |
6 |
3-M3 |
6 |
|
200/300 |
143 |
28 |
56 |
53 |
73.5 |
40 |
30 |
27 |
6 |
2-M3 |
8 |
|
500/600/800 |
188 |
38 |
70 |
78 |
96 |
56 |
40 |
39 |
7 |
5-M8 |
10 |
|

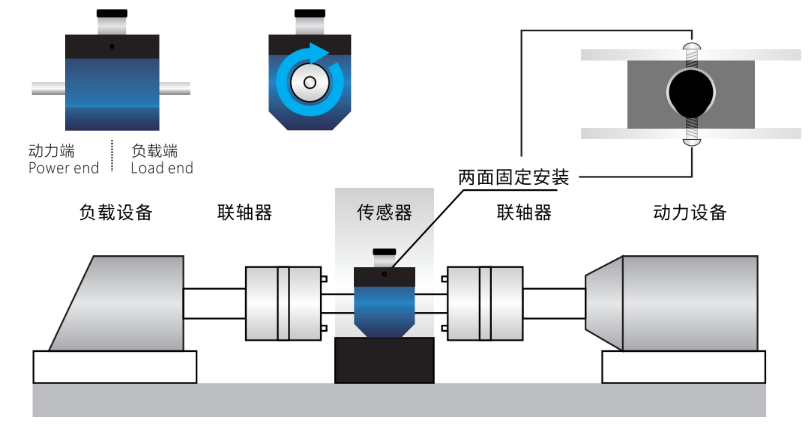

受力圖 |
