CTS714轉矩轉速功率儀 您所在的位置：首頁 > 產品中心 > CTS714轉矩轉速功率儀

CTS714轉矩轉速功率儀 [ 2019-7-3]　[ 打印此文章 ]

1 基本技術規格

?尺寸：外型160x80x170mm，開孔：152mmx76mm。
?儀表電源：220VAC
?顯示范圍：
扭矩測量：-99999~99999N.m，顯示取絕對值：0~99999N.m，小數點位置可設定
轉速顯示：0~99999，小數點位置可設定
功率顯示：0～99999，小數點自動調節
?脈沖輸入信號：各種NPN、PNP、OC門輸出的傳感器信號、接近開關，旋轉編碼器
?變送輸出
?光電隔離
?2路4mA~20mA直流電流輸出。輸出分辨率：1/4000；誤差小于±0.2% F.S，負載能力：小于等于600Ω
?外供電源
?±15VDC或24VDC 二者選其一
?
?測量頻率：  轉速脈沖輸入1Hz～20KHz
扭矩脈沖輸入5KHz～15KHz，可擴展至1HZ~60KHZ

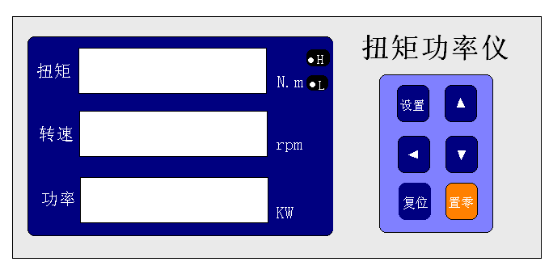

2面板及按鍵說明


名  稱

說    明

顯示窗

① 測量值第一顯示窗

?    顯示扭矩測量值

?    在參數設置狀態下，顯示參數符號、參數數值

?    末位小數點閃爍表示峰值顯示狀態

顯示窗

② 測量值第二顯示窗

?     顯示轉速測量值

?    在參數設置狀態下，不顯示

顯示窗

③ 測量值第一顯示窗

?     顯示功率測量值

?    在參數設置狀態下，不顯示

④ 指示燈

? 扭矩報警點的報警狀態以及顯示峰值標志

操

作

鍵

 “設置”鍵

? 測量狀態下，按住2秒鐘以上不松開則進入設置狀態

? 在設置狀態下，按一次會顯示下一個參數，同時存入上一個參數。

“”移位鍵

? 在測量狀態下無效

? 在設置狀態下：① 調出原有參數值
                ② 移動修改位

“” 增加鍵

? 在測量狀態下無效

? 在設置狀態下增加參數數值或改變設置類型

“”減小鍵

? 在測量狀態下無效

? 在設置狀態下減小參數數值或改變設置類型

3、儀表參數說明

名稱

內容

取值范圍

說明

OA

密碼1

0~99999

OA1

          密碼2

0~99999

FLtr

濾波系數

0~72

in-d

 扭矩顯示的小數點位置

0~4

Lc

扭矩量程（絕對值）

256~99999

AH

扭矩報警1

0~99999

AL

扭矩報警2

0~99999

in-d1

轉速小數點位置

0~1

Lc1

轉速變送量程

0~10000

PULSE

每轉的脈沖數

1~2000

t-y

時鐘“年”設置

00~99

當時鐘不準時調整

t-n

時鐘“月”設置

1~12

當時鐘不準時調整

t-d

時鐘“日”設置

1~31

當時鐘不準時調整

t-H

時鐘“時”設置

0~23

當時鐘不準時調整

t-F

時鐘“分”設置

0~59

當時鐘不準時調整


4、儀表操作說明
①按住設置鍵 “設置” 2秒以上不松開，進入設置狀態，儀表顯示第1個參數的符號

②按 “設置” 鍵可以順序選擇本組其它參數

③ 按  鍵調出當前參數的原設定值，閃爍位為修正位

④ 通過  鍵移動修改位， 鍵增值、 鍵減值，將參數修改為需要的值

⑤ 按“設置”鍵存入修改好的參數，并轉到下一參數。若為本組最后1個參數，則按“設置”鍵后將退出設置狀態

重復② ~ ⑤步，可設置其它參數。


5，功能操作：
●扭矩值清零：按住“置零”鍵不松開，直到扭矩顯示為零。該功能用于清除傳感器的零點漂移，以達到最佳的檢測效果。

●扭矩峰值顯示：按一下“復位”鍵，扭矩顯示窗口顯示峰值，顯示峰值時，末尾數字閃爍。再按一下“復位”鍵，扭矩窗口還原為實時扭矩測量值。當進行過扭矩清零操作后，或斷電后峰值回零。

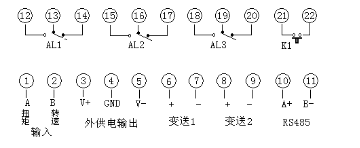

6，接線說明

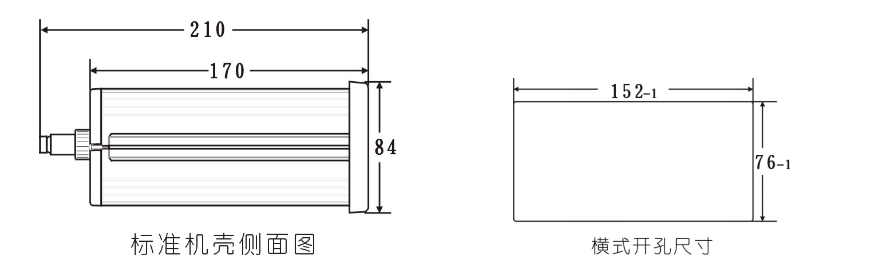

7，開孔：

8，通訊功能：
數據格式：數據格式為10位：1位起始位，8位數據位，無奇偶校驗位，1位停止位。
波特率：  固定為9600bps
儀表通訊地址：固定為01，（如有特殊要求，請在訂貨時注明）
●儀表收發的所有命令都是ASCII碼，常用符號的ASCII碼見附錄ASCII表

●儀表自動識別命令是否帶校驗核，若主機發送的命令是帶校驗核
的，那么儀表回復的也是帶校驗核的，建議傳送的所有數據都帶校驗核，這樣可以防止錯誤的數據被接收，提高系統的整體穩定性。

●關于校驗核
功  能  校驗核幫助檢測從計算機至儀表的命令錯誤和檢測從儀表至計算機的回答錯誤。校驗核功能在命令和回答字符串外加2個字符，不影響傳送速率。

設  置  是否使用校驗核不需要對儀表進行設置，儀表自動判斷計算機發出的命令中是否含有校驗核。如果命令中含有校驗核，則儀表回答時自動外加2個字符的校驗核。這意味著計算機可以有針對性地對網絡中的某些儀表，或某些命令采用校驗核。

格  式  校驗核范圍從00~FFH，用2位40H~4FH的ASCⅡ碼表示，在命令或回答的結束符“”（0D）前發送。如果計算機發出的命令中的校驗核不正確，儀表將沒有回答。

計  算  1，命令的校驗核等于所有命令ASCⅡ碼值的和。超過范圍時保留余數。

2，  回答的校驗核等于所有回答ASCⅡ碼值的和再加上本儀表地址的ASCⅡ碼值。超過范圍時保留余數。
例      本例說明：發送和接收格式以及校驗核的計算方法。
命令：＃0102NF
(即向儀表發送16進制：23 30 31 30 32 4E 46 0D)
回答：=＋123.5LB
(即儀表發出16進制：3D 2B 31 32 33 2E 35 4C 42 0D)

發送命令字符串的校驗核按如下計算：
校驗核＝23H＋30H＋31H＋30H＋32H＝E6H
＃，0，1，0，2的ASCⅡ碼分別為23H，30H，31H，30H，32H這些ASCⅡ碼的和為E6H，用二位40~4FH的ASCⅡ碼表示為4EH，46H，即N、F。
回答字符串的校驗核按如下計算（發送定界符后的兩位ASCII碼就是儀表的地址）：
校驗核＝3DH＋2BH＋31H＋32H＋33H＋2EH＋35H＋41H＋30H＋31H
＝1C2H
=，＋，1，2，3，，5的ASCⅡ碼分別為3DH， 2BH，31H，32H，33H ，2EH，35H這些ASCⅡ碼的和再加上儀表地址的ASCⅡ碼30H，31H為1C2H，余數為C2H，用二位40~4FH的ASCⅡ碼表示為4CH，42H，即L、B。



命令1：#0100↙
為讀取扭矩值命令。（回答以“=”開始，以回車符結束）
命令2：#0101↙
為讀取轉速值命令。（回答以“=”開始，以回車符結束）

命令3：#0102↙
讀取功率值命令。（回答以“=”開始，以回車符結束）
所有命令字符的傳送都是以ASCLL碼方式傳送。

附錄1  通訊中使用的ASCⅡ碼表


十六進制

ASCⅡ



十六進制

ASCⅡ

十六進制

ASCⅡ

20

空格

37

7

49

I

21

！

38

8

4A

J

22

＂

39

9

4B

K

23

＃

3A

：

4C

L

24

＄

3B

；

4D

M

25

％

3C

<

4E

N

26

&

3D

＝

4F

O

27

＇

3E

>

50

P

2B

＋

3F

?

51

Q

2D

－

40

@

52

R

2E

·

41

A

53

S

30

0

42

B

54

T

31

1

43

C

55

U

32

2

44

D

56

V

33

3

45

E

57

W

34

4

46

F

58

X

35

5

47

G

59

Y

36

6

48

H

5A

Z
