CTS881光耦動態扭矩傳感器 [ 2019-7-2] [ 打印此文章 ]

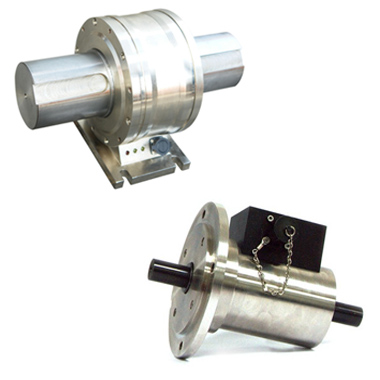

CTS881系列動態扭矩傳感器是一款成熟型扭矩檢測產品，采用高精密應變計配合光耦信號處理電路組成， 經過十多年的推廣，成熟并廣泛應用于發動機、內燃機、電動機、風機、水泵、齒輪箱、閥門、軸承檢測臺、水處理系統、粘度計等各種不同旋轉扭矩檢測的工業環境。
二、技術介紹 ：
用于動態（旋轉）扭矩的檢測
采用光耦合原理：數值精確、響頻高、抗干擾優越
量程范圍寬，并可實現高轉速測量
多種信號輸出可選
長期穩定性可靠
三、CTS881扭矩傳感器應用范圍：
扭矩傳感器是一種測量各種扭矩、轉速及機械功率的精密測量儀器。應用范圍十分廣泛，主要用于： 1、電動機、發動機、內燃機等旋轉動力設備輸出扭矩及功率的檢測； 2、風機、水泵、齒輪箱、扭力板手的扭矩及功率的檢測； 3、鐵路機車、汽車、拖拉機、飛機、船舶、礦山機械中的扭矩及功率的檢測； 4、可用于污水處理系統中的扭矩及功率的檢測； 5、可用于制造粘度計； 6、可用于過程工業和流程工業中。
四、技術參數：
|
量 程 |
0~±0.1.....±30 萬N.m |
||
|
轉 速 |
0-3000/6000/8000轉/分（30~60 個脈沖/轉） |
||
|
12000......25000轉/分（1~30個脈沖/轉） |
|||
|
輸出信號 |
5-15Khz（0點位10Khz），4～20 mA |
||
|
0～±10 V ，RS485 |
|||
|
精 度（%FS） |
0.1 |
0.2 |
0.5 |
|
長期穩定性（%FS/年） |
≤0.2 |
||
|
工作電壓 （V） |
24VDC±0.2VDC |
||
|
工作溫度 （℃） |
-40～＋60，-40~+90（高溫型） |
||
|
過載能力 （%） |
200 |
||
|
響應時間 |
≤1 |
||
|
殼體材料 |
1Cr18Ni9Ti |
||
|
防護等級 |
IP65/IP68 |
||
1. 開機即可進入工作狀態，無需預熱過程。
2. 檢測精度高、穩定性好、抗干擾性強。
3. 不需反復調零即可連續測量正反扭矩。
4. 體積小、重量輕、易于安裝。
5. 傳感器可脫離二次儀表獨立使用，直接輸出與扭矩成正比的
頻率信號或模擬量。
七、傳感器量程的選擇
扭矩傳感器量程的選擇應以實際測量的最大扭矩為依據，通常情況下應留有一定余量，防止出現過載導致傳感器損壞。
計算公式：M=9550×P/N
M：扭矩 單位：N.m
P：電機功率 單位：KW
N：轉速 單位：r/min
如果您使用的電機是三相感應電機，由于電機啟動瞬時扭矩較大，建議扭矩量程應選擇為額定扭矩的 2-3倍。
八、安裝方式：
1、安裝方式:可水平安裝和垂直安裝。

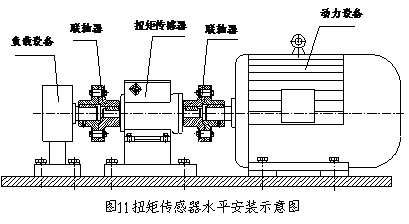

(1)水平安裝:如圖11所示:
扭矩傳感器與動力設備、負載設備之間的連接

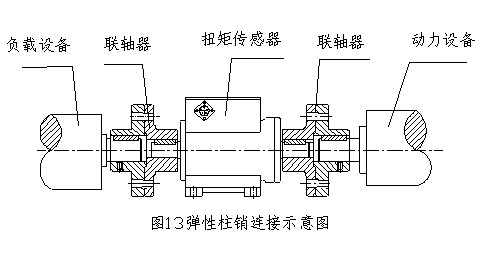

(1)彈性柱銷聯軸器連接: 如圖13所示，此種連接方式結構簡單，加工容易，維護方便。能夠微量補償安裝誤差造成的軸的相對偏移，同時能起到輕微減振的作用。適用于中等載荷、起動頻繁的高低速運轉場合，工作溫度為-10-50℃。

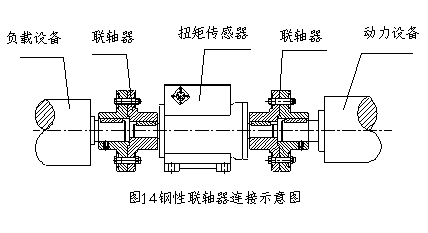

的工況條件。
3、安裝要求：

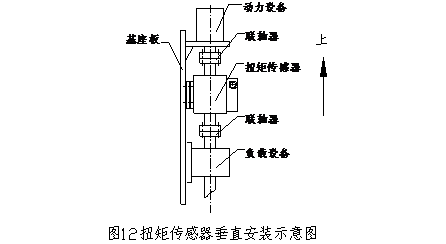

(1)扭矩傳感器可水平安裝，也可垂直安裝
(2)如圖11、12所示，動力設備、傳感器、負載設備應安裝在穩固的基礎上，以避免過大的震動，否則可能發生數據不穩，降低測量精度，甚至損壞傳感器。
(3)采用彈性柱銷聯軸器或剛性聯軸器連接。
(4)動力設備、傳感器、負載設備軸線的同心度應小于Φ0.05mm。
4、安裝接口形狀與尺寸參考外形尺寸選型表。
5、安裝步驟：
(1)根據軸的連接形式和扭矩傳感器的長度，確定原動機和負載之間的距離，調節原動機和負載的軸線相對于基準面的距離，使它們的軸線的同軸度小于Φ0.03mm,固定原動機和負載在基準面上。
(2)將聯軸器分別裝入各自軸上。
(3)調節扭矩傳感器與基準面的距離，使它的軸線與原動機和負載的軸線的同軸度小于Φ0.03mm，固定扭矩傳感器在基準面上。
(4)緊固聯軸器，安裝完成。

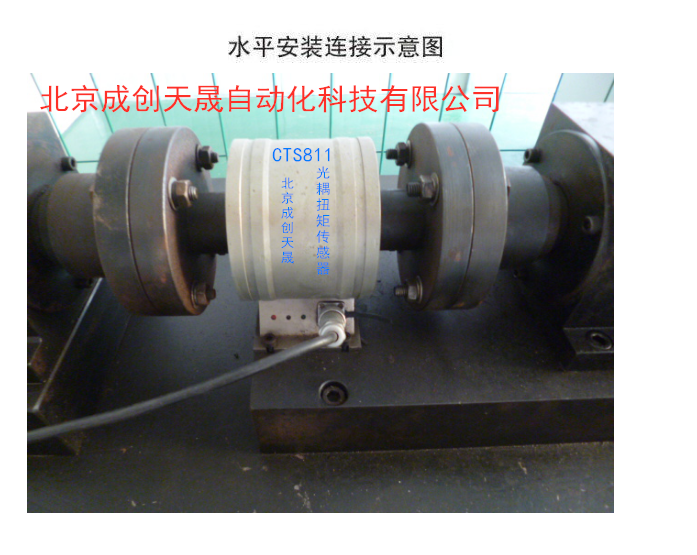

九、客戶現場安裝示意圖及安裝實例：
