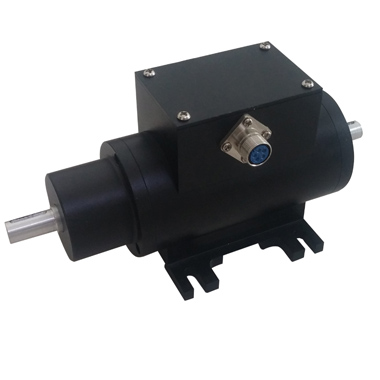

CTS754小量程動態扭矩傳感器 [ 2019-6-15]　[ 打印此文章 ]

一、應用范圍：
CTS754系列扭矩傳感器是一種測量各種扭矩、轉速及機械功率的精密測量儀器。應用范圍十分廣泛，主要用于：
1、瓶蓋擰緊裝置；
2、微型電機扭矩檢測；
3、旋鈕的扭矩檢測；
4、可用于制造粘度計；
5、可用于過程工業和流程工業中。
二、基本原理：
1、扭矩的測量：采用應變片電測技術,在彈性軸上組成應變橋,向應變橋提供電源即可測得該彈性軸受扭的電信號。將該應變信號放大后，經過壓/頻轉換，變成與扭應變成正比的頻率信號。如圖所示：



 2、轉速的測量： 轉速測量采用磁電碼盤的方法進行測量，每一磁電碼盤均有30個齒，軸帶動磁電碼盤每旋轉一周可產生30個脈沖，轉速傳感器精度可達±0.1%～±0.5%（F·S)，本傳感器的測速方法采用內置測速，訂貨時用戶需注明是否監測轉速信號！

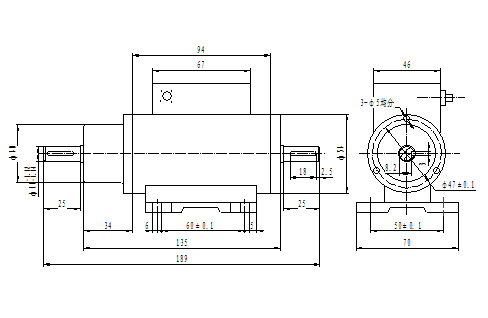

三、外形尺寸：

 A端                              B端

四、產品特征：
1. 開機即可進入工作狀態，無需預熱過程。
2. 檢測精度高、穩定性好、抗干擾性強。
3. 不需反復調零即可連續測量正反扭矩。
4. 體積小、重量輕、易于安裝。
5. 傳感器可脫離二次儀表獨立使用，直接輸出與扭矩成正比的
頻率信號或模擬量。
五、主要性能及電氣指標：
      量程：0.02-1N.m
扭矩精度：  ＜±0.5 % F? S  0.2 % F? S  0.1 % F? S(可選）
頻率響應：  100μs
非線性：    ＜±0.3 % F? S
重復性：    ＜±0.3% F? S
回差 ：     ＜0.3 % F? S
零點時漂：  ＜0.2 % F? S
零點溫漂：  ＜0.2 % F? S /10℃
使用溫度：  －20 ～ 50℃
儲存溫度：  －40 ～ 70℃
電源電壓：  ±15VDC、24VDC(可選）
信號輸出：  5KHz—15KHz、0-20mA、4-20mA、0-5V、0-10V、1-5V（可選）
六、傳感器量程的選擇
    扭矩傳感器量程的選擇應以實際測量的最大扭矩為依據，通常情況下應留有一定余量，防止出現過載導致傳感器損壞。計算公式：M=9550×P/N
              M：扭矩       單位：N.m
              P：電機功率    單位：KW
              N：轉速       單位：r/min
      如果您使用的電機是三相感應電機，由于電機啟動瞬時扭矩較大，建議扭矩量程應選擇為額定扭矩的 2-3倍。
七、電氣接線定義：
    扭矩傳感器用一個航空接頭（帶屏蔽電纜），屏蔽電纜引出線定義：
   1、供電：±15VDC   輸出：5-15KHz
      電源：(紅+15VDC)(黑GND)(綠-15VDC)
      扭矩輸出: （黃T+) (黑T-)
   2、供電：±15VDC   輸出：5-15KHz   內置轉速傳感器
      電源：(紅+15VDC)(黑GND)(藍-15VDC)
    扭矩輸出: （黃T+) (黑GND(T/S-))
    轉速輸出：（白S+）(黑GND(T/S-))
   3、供電：±15VDC  輸出：4-20mA（模擬量）
      電源：(紅+15VDC)(黑GND)(藍-15VDC)
    輸出：（黃T+) (白T-)
   4、供電：±15VDC   輸出：4-20mA（模擬量）  內置轉速傳感器
      電源：(紅+15VDC) (黑GND) (藍-15VDC)
      扭矩輸出：（黃T+）（綠T-）
      轉速輸出：（白S+）（黑S-）
   5、供電：24VDC   輸出：5-15KHz
      電源：(紅+24VDC)(黑GND)
    扭矩輸出: （黃T+) (綠T-)
   6、供電：24VDC   輸出：5-15KHz   內置轉速傳感器
      電源：(紅+24VDC)(黑GND)
    扭矩輸出: （黃T+) (藍T-)
    轉速輸出：（白S+）(藍S-)
   7、供電：24VDC    輸出：4-20mA（模擬量）
      電源：(紅+24VDC),(黑GND)
    扭矩輸出：（黃T+) ,(綠T-)
   8、供電：24VDC    輸出：4-20mA （模擬量）  內置轉速傳感器
    電源：(紅+24VDC)  (黑GND)
    扭矩輸出：（黃T+）（藍T-）
    轉速輸出：（白S+）（綠S-）
注意：
如果您現場有變頻器或伺服電機，請在傳感器供電電源前加1:1隔離變壓器，傳感器電纜屏蔽線接大地；如果傳感器有配套儀表，儀表前也需要加1:1隔離變壓器。
八、安裝使用：
    1、 CTS754微量程扭矩傳感器分為A端和B端，B端為測試端，A端為輔助端，B端通過聯軸器與被測試設備相聯接安裝時一定要避免附加彎矩。
    2、 由于本傳感器彈性體非常精小，所以要嚴格限制過載，過載范圍≤100%，否則極易損壞。為了避免聯軸器重力帶來的彎矩誤差，建議盡可能垂直使用。
    3、 傳遞電動機的輸出扭矩時：將電動機的輸出軸與傳感器傳遞端相連接，在傳感器的輔助端上連接一臺直流發電機，在發電機的輸出端連接一個滑線電位器，改變發電機的負載電流，即可調節被測電機的輸出扭矩
    4、 測負載阻力扭矩時：將負載設備與傳感器的傳遞端相連接，在傳感器的輔助端上連接相應功率的電動機，啟動電動機即可傳遞出負載設備的阻力矩
    5、 接線必需正確，供電范圍：+15VDC±1V。
    6、 信號線輸出不得對地、對電源短路，輸出電流不大于10mA。
    7、 屏蔽電纜線的屏蔽必須與+15V的公共端（電源地）連接。
    8、 傳感器彈性體非常精小，所以要嚴格限制過載，過載范圍≤100%，否則極易損壞。
    9、 徑向跳動不得大于0.5mm。
   10、 使用中如有疑問請及時與本公司聯系，保修期之內不得自行拆卸。
   11、如外形圖中可以看到此傳感器的B端為測試端,A端為外加動力端,因量程小特別容易損壞,安裝時一定要特別注意。
