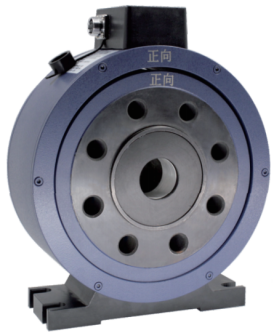

CTS755盤式動態扭矩傳感器 [ 2019-6-15]　[ 打印此文章 ]

一、應用范圍：
     CTS755動態盤式扭矩傳感器采用超薄型法蘭鏈接結構形式，非常適用于測試臺架應用，如發動機、測功機和電動馬達試驗臺、車輪載荷模擬試驗臺、變速箱和泵等試驗臺等應用。還主要用于：
1、電動機、發動機、內燃機等旋轉動力設備輸出扭矩及功率的檢測；
  2、風機、水泵、齒輪箱的扭矩及功率的檢測；
  3、鐵路機車、汽車、拖拉機、飛機、船舶、礦山機械中的扭矩及功率的檢測；
  4、可用于污水處理系統中的扭矩及功率的檢測；
  5、可用于過程工業和流程工業中。
二、基本原理：

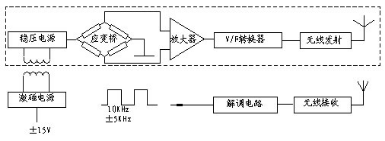

1、扭矩的測量：采用應變片電測技術,在彈性軸上組成應變橋,向應變橋提供電源即可測得該彈性軸受扭的電信號。將該應變信號放大后，經過壓/頻轉換，變成與扭應變成正比的頻率信號。如圖所示：

                                                                                                          應用原理圖

 2、轉速的測量： 轉速測量采用磁電碼盤的方法進行測量，每一磁
電碼盤均有60個齒，軸帶動磁電碼盤每旋轉一周可產生60個脈沖，
轉速傳感器精度可達±0.1%～±0.5%（F·S)，本傳感器的測速方法
采用內置測速，訂貨時用戶需注明是否監測轉速信號！
三、產品特征：
    本系列扭矩傳感器是在標準測扭應變傳感器的基礎上研制開發的，CTS755動態盤式扭矩傳感器是動態扭矩傳感器軸向長度最短結構的。
1.無軸承結構，可高速運轉。
2.信號輸出可定制。
3.檢測精度高、穩定性好、抗干擾性強。
4.不需反復調零即可；連續測量正反扭矩。
 5.即可測量靜止扭矩，也可測量動態扭矩。
6.體積小、重量輕、傳感器可脫離二次儀表獨立使用。
 7.測量范圍： 0—10000Nm。(可非標定制）

四、主要性能及電氣指標：
扭矩精度：  ＜±0.5 % F? S、＜±0.2 % F? S、＜±0.1 % F? S（可選）
頻率響應：  100μs
非線性：    ＜±0.1 % F? S
重復性：    ＜±0.1% F? S
回差 ：     ＜0.1 % F? S
零點時漂：  ＜0.2 % F? S
零點溫漂：  ＜0.2 % F? S /10℃
使用溫度：  －20 ～ 50℃
儲存溫度：  －40 ～ 70℃
電源電壓：  ±15VDC、24VDC(可選）
信號輸出：  5KHz—15KHz、0-20mA、4-20mA、0-5V、0-10V、1-5V、0±5V、0-±10V（可選）

五、傳感器量程的選擇
    扭矩傳感器量程的選擇應以實際測量的最大扭矩為依據，通常情況下應留有一定余量，防止出現過載導致傳感器損壞。
計算公式：M=9550×P/N
              M：扭矩       單位：N.m
              P：電機功率    單位：KW
              N：轉速       單位：r/min
      如果您使用的電機是三相感應電機，由于電機啟動瞬時扭矩較大，建議扭矩量程應選擇為額定扭矩的 2-3倍。

六、電氣接線定義：
    扭矩傳感器用一個航空接頭（帶屏蔽電纜），屏蔽電纜引出線定義：
   1、供電：±15VDC   輸出：5-15KHz
      電源：(紅+15VDC)(黑GND)(綠-15VDC)
      扭矩輸出: （黃T+) (黑T-)
   2、供電：±15VDC   輸出：5-15KHz   內置轉速傳感器
      電源：(紅+15VDC)(黑GND)(藍-15VDC)
    扭矩輸出: （黃T+) (黑GND(T/S-))
    轉速輸出：（白S+）(黑GND(T/S-))
   3、供電：±15VDC  輸出：4-20mA（模擬量）
      電源：(紅+15VDC)(黑GND)(藍-15VDC)
    輸出：（黃T+) (白T-)
   4、供電：±15VDC   輸出：4-20mA（模擬量）  內置轉速傳感器
      電源：(紅+15VDC) (黑GND) (藍-15VDC)
      扭矩輸出：（黃T+）（綠T-）
      轉速輸出：（白S+）（黑S-）
   5、供電：24VDC   輸出：5-15KHz
      電源：(紅+24VDC)(黑GND)
    扭矩輸出: （黃T+) (綠T-)
   6、供電：24VDC   輸出：5-15KHz   內置轉速傳感器
      電源：(紅+24VDC)(黑GND)
    扭矩輸出: （黃T+) (藍T-)
    轉速輸出：（白S+）(藍S-)
   7、供電：24VDC    輸出：4-20mA（模擬量）
      電源：(紅+24VDC),(黑GND)
    扭矩輸出：（黃T+) ,(綠T-)
   8、供電：24VDC    輸出：4-20mA （模擬量）  內置轉速傳感器
    電源：(紅+24VDC)  (黑GND)
    扭矩輸出：（黃T+）（藍T-）
    轉速輸出：（白S+）（綠S-）
注意：
如果您現場有變頻器或伺服電機，請在傳感器供電電源前加1:1隔離變壓器，傳感器電纜屏蔽線接大地；如果傳感器有配套儀表，儀表前也需要加1:1隔離變壓器。

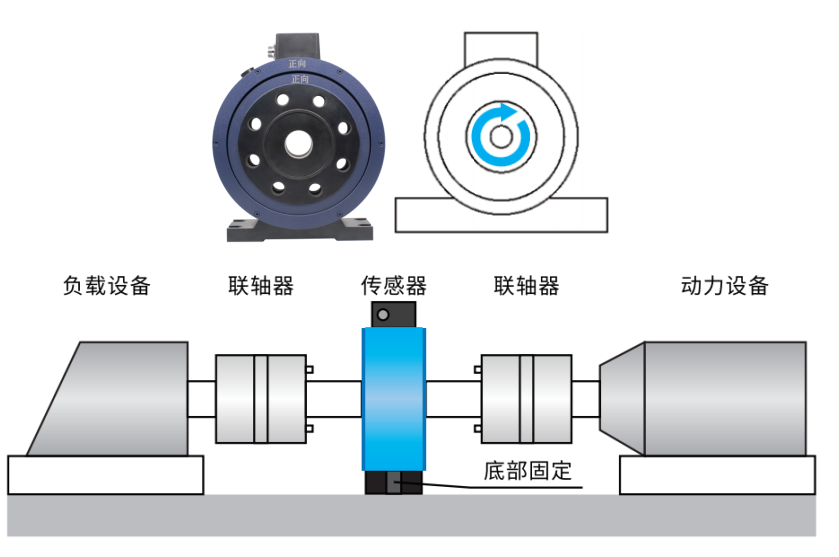

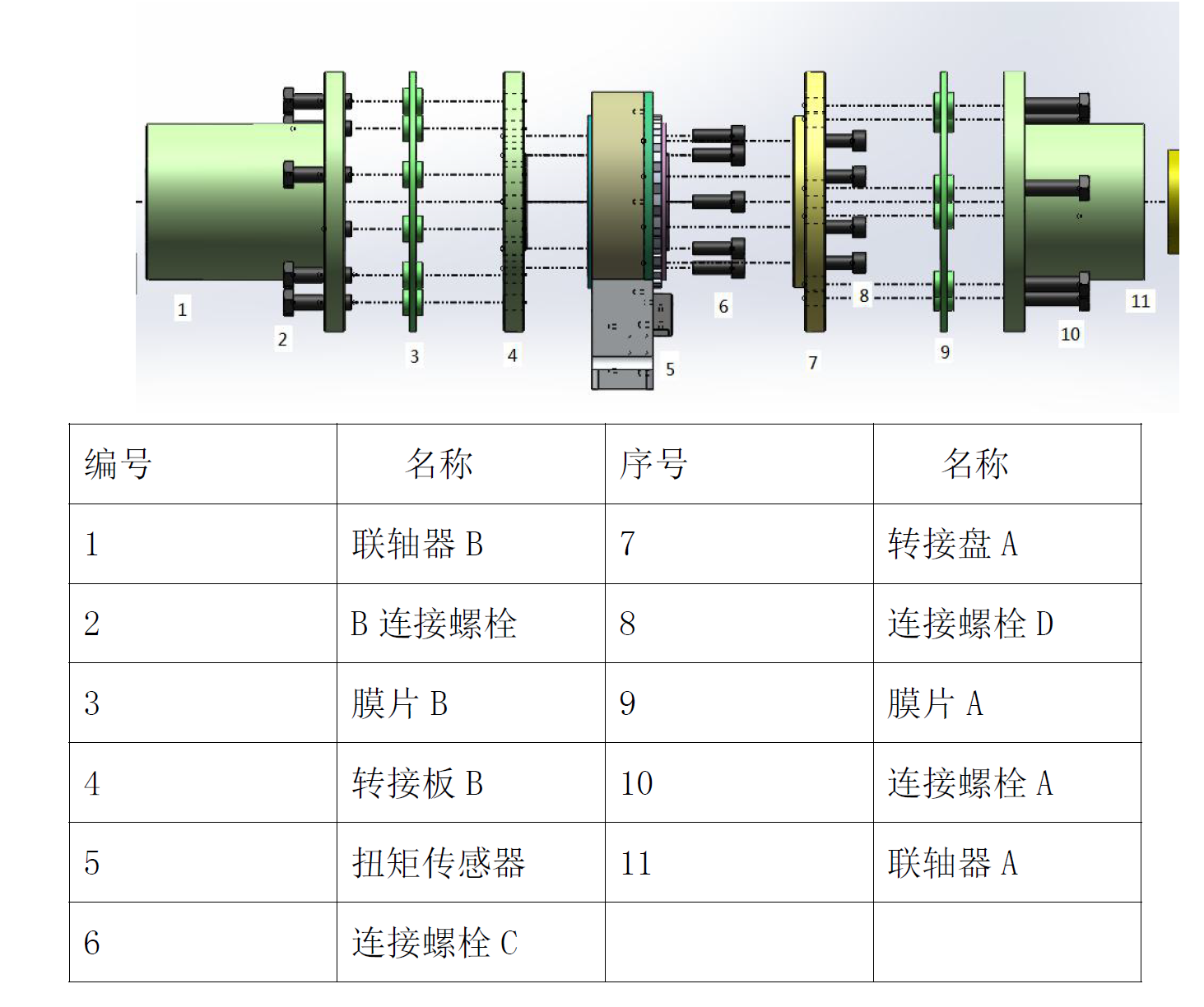

七、安裝
     1．CTS755動態盤式扭矩傳感器由靜止外殼和旋轉盤兩部分組成.
     2．將旋轉盤的兩端通過法蘭聯軸器分別與動力和負載聯接,在連接法蘭聯軸器時請對稱緊固螺釘。 并使旋轉盤的A面和靜止外殼的A面在同一方向。
     3．靜止外殼固定在基座上,調整間隙,保證靜止外殼與旋轉盤之間絕對不可接觸!保證同心度。

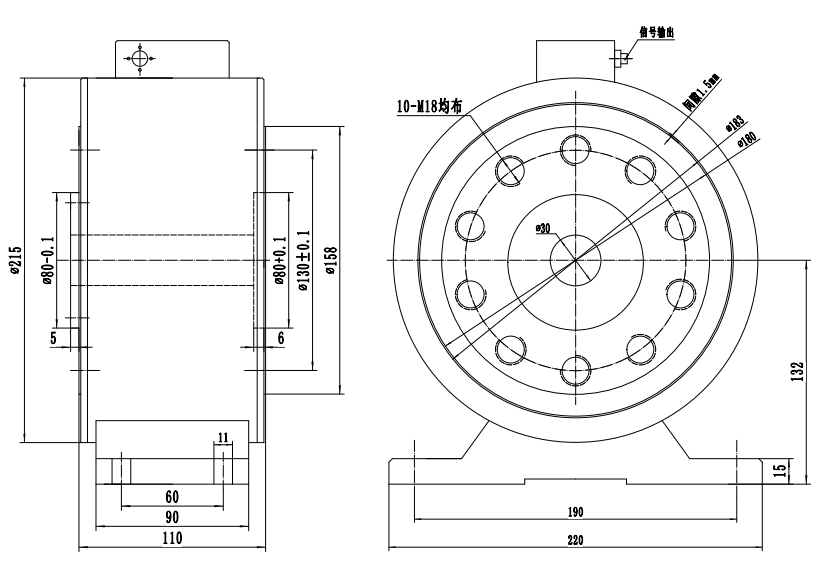

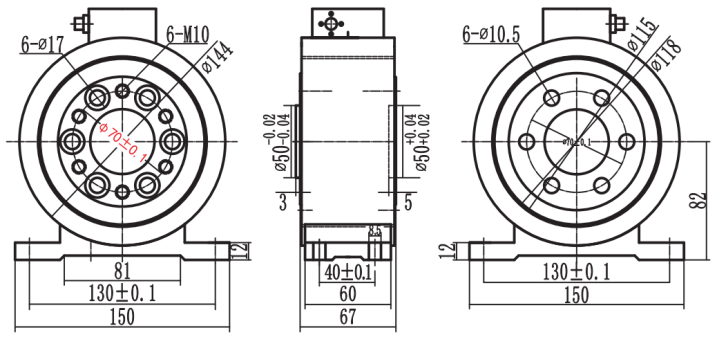

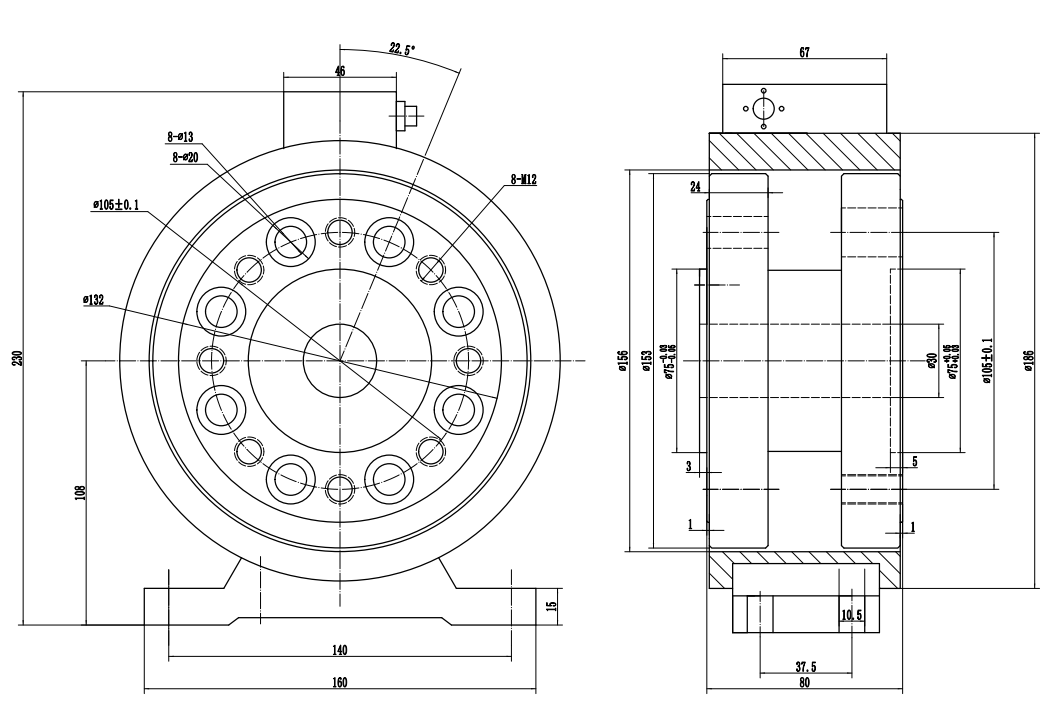

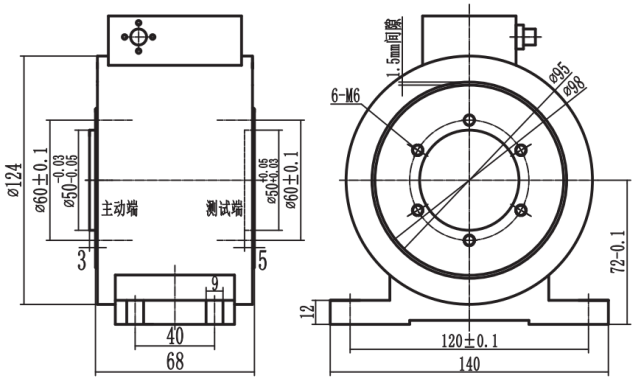

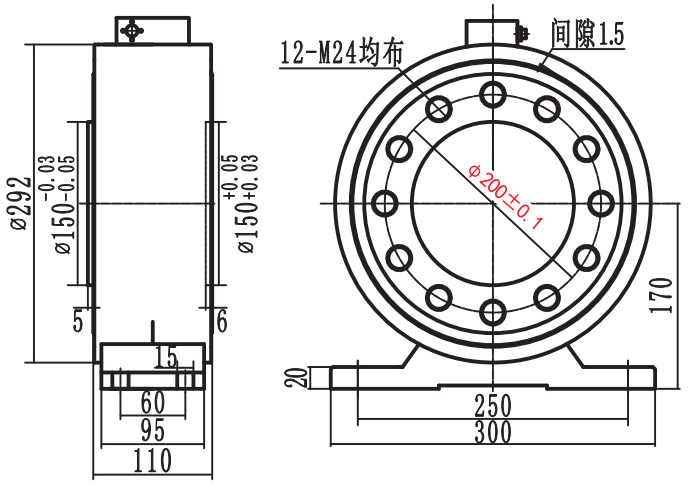

   八、安裝尺寸圖：

量程（N.m）

5-50

量程（N.m）

50-500

量程（N.m）

1000-2000

量程（N.m）

5000-10000

量程（N.m）

30000-40000

    1.無軸承結構，免維護加油。

    2.應儲存在干燥、無腐蝕、室溫為 -20℃——70℃的環境里。

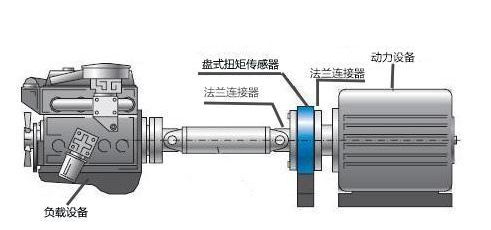

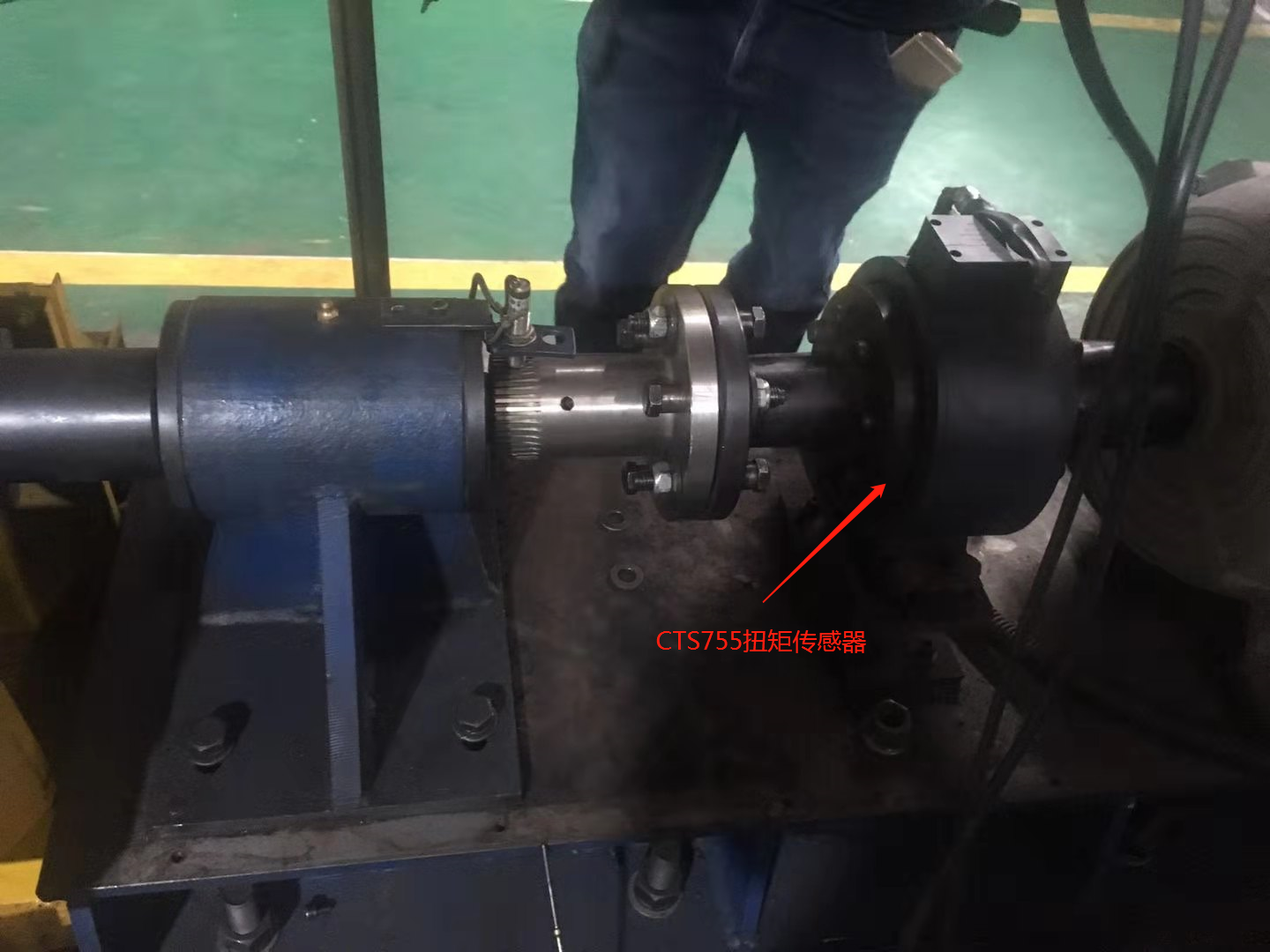

   九、現場安裝實例圖：
