CTS706雙法蘭靜態扭矩傳感器 [ 2019-6-14] [ 打印此文章 ]

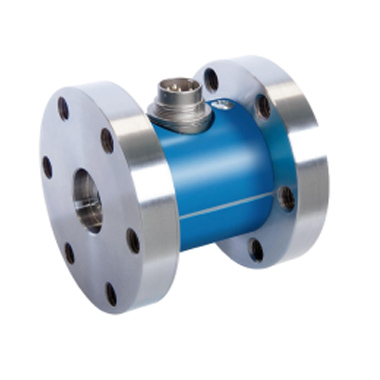

CTS706靜止雙法蘭扭矩傳感器是一種測量各種扭矩的精密測量儀器被廣泛應用于試驗機、靜止扭矩檢測等測試系統中，由于出色的穩定性、較高的測量精度和極高的性價比而受到用戶的贊譽。
二、基本原理：
扭矩的測量：采用應變片電測技術,在彈性軸上組成應變橋,向應變橋提供電源即可測得該彈性
軸受扭的電信號。將該應變信號放大后，經過壓/頻轉換，變成與扭應變成正比的頻率信號。
可配置放大器輸出信號為4-20mA/ 0-5V/0-10V/1-5V/0±5V/0-±10V。

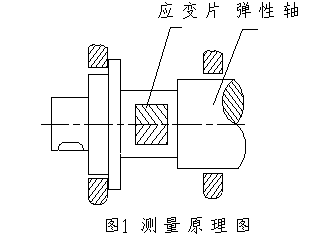

測量原理如圖1所示：
三、產品特點：
適用于檢測非旋轉體的扭矩值.最大偏轉角度為≯360度。
開機即可進入工作狀態，勿需預熱過程。
檢測精度高、穩定性好、抗干擾性強。
不需反復調零即可連續測量正反扭矩。
體積小、重量輕、易于安裝。
傳感器可脫離二次儀表獨立使用，只要按插座針號提供+24V電源即可輸出阻抗
與扭矩成正比的電流、電壓或頻率信號。
四、性能和電氣指標：
測量范圍： 0Nm---100000Nm 可選15萬Nm、20萬Nm、50萬Nm、100萬Nm可定制，特殊量程定制。
連接方式： 法蘭
頻率響應： 100μs
供電電壓： 12～24VDC
輸出信號： 4～20mA、1～5V、5～15Khz （可選）
輸出阻抗： 1000Ω±5Ω
靜態超載： 120％
扭矩精度： ＜±0.5 % F· S、＜±0.2 % F· S、＜±0.1 % F· S（可選）
非 線 性： ＜±0.2 % F· S
重 復 性： ＜±0.1% F· S
回 差： ＜0.1 % F· S
零點時漂： ＜0.2 % F· S
零點溫飄： ＜0.2 % F· S /10℃
絕緣阻抗： >250MΩ
使用溫度： －10 ～ 50℃
儲存溫度： －20 ～ 70℃
消耗電流： ＜150mA

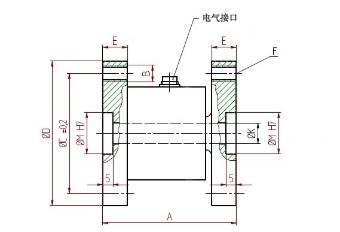

五、產品系列尺寸參考下圖:
|
量程(N.m) |
A |
ΦD |
E |
ΦM |
ΦC |
ΦK |
S |
B |
F |
|
5 |
60 |
80 |
10 |
46 |
65 |
10 |
2 |
M8 |
6x60° |
|
10 |
60 |
80 |
10 |
46 |
65 |
10 |
2 |
M8 |
6x60° |
|
20 |
60 |
80 |
10 |
46 |
65 |
10 |
2 |
M8 |
6x60° |
|
30 |
60 |
80 |
10 |
46 |
65 |
10 |
2 |
M8 |
6x60° |
|
50 |
60 |
80 |
10 |
46 |
65 |
10 |
2 |
M8 |
6x60° |
|
100 |
60 |
80 |
10 |
46 |
65 |
10 |
2 |
M8 |
6x60° |
|
200-500 |
70 |
100 |
13 |
62 |
82 |
16 |
3 |
M10 |
6x60° |
|
1K-2K |
75 |
116 |
15 |
72 |
94 |
20 |
4 |
M12 |
6x60° |
|
5000 |
85 |
165 |
18 |
115 |
142 |
25 |
4 |
M12 |
8x45° |
|
10000 |
95 |
205 |
22 |
135 |
173 |
40 |
5 |
M18 |
8x45° |
|
20K-30K |
115 |
245 |
26 |
155 |
205 |
50 |
5 |
M20 |
8x45° |
|
40K-60K |
120 |
280 |
30 |
200 |
240 |
60 |
5 |
M20 |
10x36° |
|
100K |
150 |
318 |
38 |
230 |
274 |
80 |
5 |
M24 |
10x36° |
扭矩傳感器用一個航空接頭（X12K5P）與外部設備連接，
插座端固定在機殼上。
電纜線顏色定義：

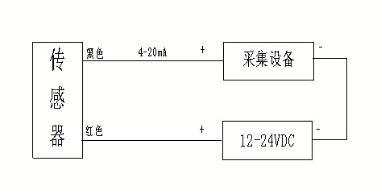

1、電流輸出型：紅色：12-24VDC 黑色：地
2、電壓輸出型：紅色：12-24VDC 黑色：地 黃（白）：信號輸出
3、頻率輸出型：紅色：12-24VDC 黑色：地 黃（白）：信號輸出
