CTS818波紋管懸臂傳感器廣泛應用于稱重給煤機、稱重給料機、電子皮帶秤、螺旋稱、電子計量皮帶秤、單托輥皮帶秤、雙托輥皮帶秤、螺旋稱重給料機、配料秤等測控設備 [ 2024-8-22] [ 打印此文章 ]

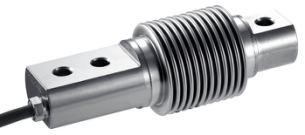

CTS818 懸臂梁型稱重傳感器
特點：
·激光焊接防水密封
·可承受拉壓受力
·綜合精度高
·抗干擾信號穩定
·不銹鋼材質
·廣泛應用于稱重給煤機、稱重給料機、電
子皮帶秤、螺旋稱、電子計量皮帶秤、單
托輥皮帶秤、雙托輥皮帶秤、螺旋稱重給
料機、配料秤等測控設備
|
技術指標 |
||
|
額定量程 |
Kg |
50-1000 |
|
輸出靈敏度 |
mV/V |
2.0±0.05 |
|
零點輸出 |
%F.S. |
±1 |
|
非線性 |
%F.S. |
0.03 |
|
滯后 |
%F.S. |
0.03 |
|
重復性 |
%F.S. |
0.03 |
|
蠕變（30分鐘） |
%F.S. |
0.03 |
|
溫度靈敏度漂移 |
%F.S./10℃ |
0.03 |
|
零點溫度漂移 |
%F.S./10℃ |
0.05 |
|
響應頻率 |
Hz |
1k |
|
材質 |
|
42CrMoA |
|
阻抗 |
Ω |
350 |
|
絕緣電阻 |
MΩ/100V DC |
≥5000 |
|
使用電壓 |
V |
5-15 |
|
工作溫度范圍 |
℃ |
-20-60 |
|
安全過載 |
%R.C. |
150 |
|
極限過載 |
%R.C. |
200 |
|
電纜線規格 |
m |
Φ5*3m |
|
線纜極限拉力 |
N |
98 |
|
TEDS |
|
可選 |
1) 可提供高溫傳感器，最高工作溫度為150℃。
2) 可提供高阻抗傳感器，輸出阻抗1000Ω。
3)根據客戶需求可選用放大器，24Vdc供電，變送器輸出模擬量0-5V,0-10V,4~20mA等信號。
|

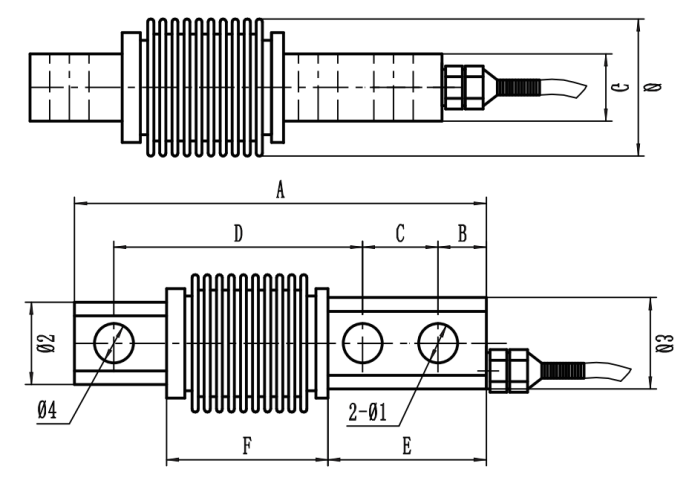

產品尺寸圖 |
|
|
單位： |
mm |
|
量程 |
A |
B |
C |
D |
E |
F |
G |
H |
φ |
Φ1 |
Φ2 |
Φ3 |
Φ4 |
|
10-300kg |
123 |
13 |
18 |
82 |
43 |
54 |
20 |
20 |
45 |
8.2 |
27 |
32 |
8.2 |
|
500-1000 |
123 |
13 |
18 |
82 |
43 |
54 |
20 |
20 |
45 |
10.5 |
27 |
32 |
10.5 |
|

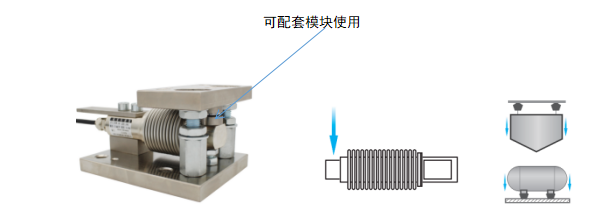

受力圖 |
